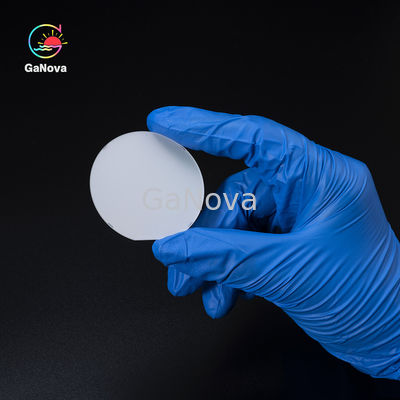

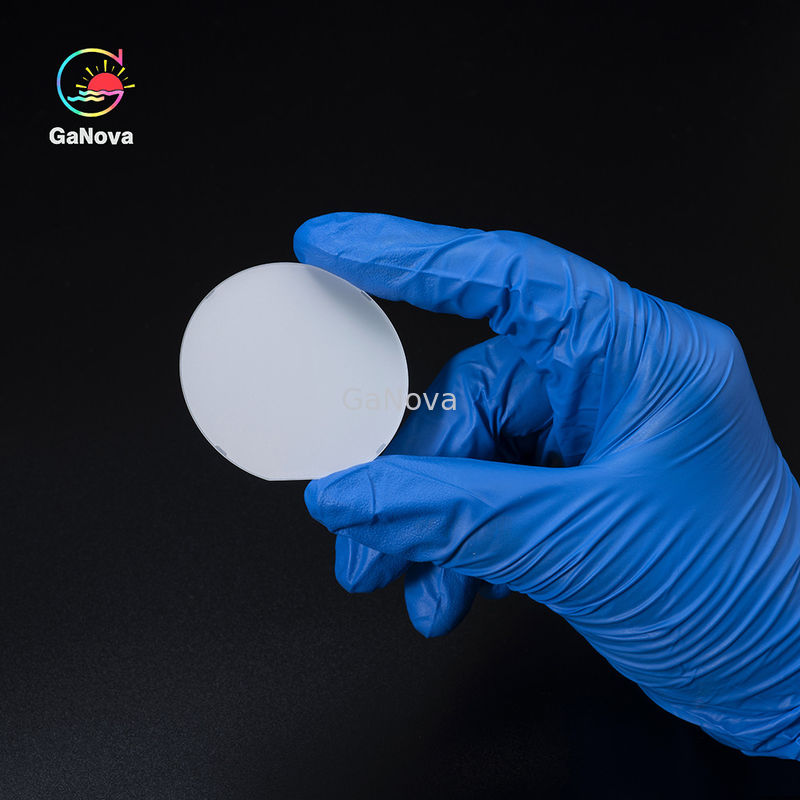

R-aereo Sapphire Substrate Wafer di JDCD08-001-004 2inch

R-aereo Sapphire Substrate Wafer di JDCD08-001-004 2inch
R-aereo Sapphire Substrate Wafer di JDCD08-001-004 2inch

Grande immagine :  R-aereo Sapphire Substrate Wafer di JDCD08-001-004 2inch

Dettagli:
Numero di modello: JDCD08-001-004
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Termini di pagamento: T/T

R-aereo Sapphire Substrate Wafer di JDCD08-001-004 2inch

descrizione
Orientamento di superficie: Piano R,0±0.1° Orientamento piano: C su R,CCW45±1°
Spessore: μm 500±15 R-aereo: R9
Diametro: 50.8±0.10mm Materiale: Substrato
Evidenziare:

Wafer da 2 pollici di zaffiro.

R-aereo Sapphire Substrate Wafer di JDCD08-001-004 2inch

Lo zaffiro è uno dei minerali più duri Terra-più appena su d'acciaio, sebbene più fragile del diamante.

I due colori dello zaffiro più rari sono Padparadscha e blu del fiordaliso. Gli zaffiri più stimati sono zaffiri del Kashmir di un blu luminoso e vellutato dalle montagne in India. L'ultimo zaffiro del Kashmir è stato estratto nel 1927.

Substrati a 2 pollici di elevata purezza Al2O3 dell'R-aereo

Parametri

Specificazione
Unità Obiettivo Tolleranza
Materiale Elevata purezza Al2O3 (>99.995%)
Diametro millimetro 50,8 ±0.10
Spessore μm 500 ±15
Orientamento di superficie Aereo della R, 0±0.1°
Orientamento piano C sulla R, CCW45±1°
Lunghezza piana millimetro 16,0 ±1
R-aereo R9
Rugosità di superficie anteriore (Ra) nanometro <0.3
Rugosità di superficie posteriore (Ra) μm 0.8~1.2
Qualità di superficie anteriore Lo specchio ha lucidato, EPI-pronto
Bordo del wafer R tipo o T tipo
Larghezza di smusso μm 80~160
TTV μm ≤5
LTV (5x5mm) μm ≤1.5
Arco μm 0~-5
Filo di ordito μm ≤10
Segno del laser Come cliente richiesto

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
