Dettagli:
|
| Nome di prodotto: | Wafer sic epitassiale | Crystal Form: | 4h |
|---|---|---|---|
| Diametro: | 100,0 mm+0,0/-0,5 mm | Orientamento di superficie: | Direzione di cristallo parziale: ± 0.5° di polarizzazione 4°<11-20> |
| Lunghezza del bordo di riferimento principale: | 32,5 mm ± 2,0 mm | Lunghezza del bordo di riferimento secondario: | 18,0 mm ± 2,0 mm |
| Evidenziare: | 4 pollici di substrato SiC |
||

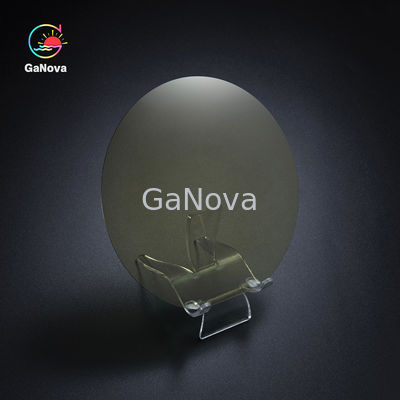

Substrato 4H-SiC da 4 pollici Livello D Tipo N 350,0±25,0μm MPD≤5/cm2 Resistività 0,015Ω•cm—0,025Ω•cm per dispositivi di alimentazione e microonde
Panoramica
Dispositivi ad alta temperatura
Poiché il SiC ha un'elevata conduttività termica, il SiC dissipa il calore più rapidamente rispetto ad altri materiali semiconduttori.Ciò consente ai dispositivi SiC di funzionare a livelli di potenza estremamente elevati e di dissipare comunque le grandi quantità di calore in eccesso generato dai dispositivi.
Dispositivi di potenza ad alta frequenza
L'elettronica a microonde basata su SiC viene utilizzata per comunicazioni wireless e radar.
|
Substrato di tipo N 4H-SiC da 4 pollici |
|||
| Prestazioni del prodotto | livello P | livello D | |
| Forma di cristallo | 4H | ||
| Politipico | Non consentire | Area≤5% | |
| Densità del microtuboUN | ≤0,5/cm2 | ≤5/cm2 | |
| Sei quadrati vuoti | Non consentire | Area≤5% | |
| Cristallo ibrido a superficie esagonale | Non consentire | ||
| involucroUN | Area≤0,05% | N / A | |
| Resistività | 0,015Ω•cm—0,025Ω•cm |
0,014Ω•cm—0,028Ω•cm
|
|
| colpa | ≤0,5% | N / A | |
| Diametro | 100,0 mm+0,0/-0,5 mm | ||
| Orientamento della superficie | Direzione parziale del cristallo: polarizzazione 4°<11-20> ± 0,5° | ||
| Lunghezza del bordo di riferimento principale |
32,5 mm ± 2,0 mm
|
||
| Lunghezza del bordo di riferimento secondario | 18,0 mm ± 2,0 mm | ||
| Orientamento del piano di riferimento principale | parallelo<11-20> ± 5.0˚ | ||
| Orientamento del piano di riferimento secondario | 90 ° in senso orario rispetto al piano di riferimento principale ˚ ± 5,0 ˚, Si rivolto verso l'alto | ||
| Deviazione dell'orientamento ortogonale |
±5,0°
|
||
| Preparazione della superficie | C-Face: lucidatura a specchio, Si-Face: lucidatura chimico-meccanica (CMP) | ||
| Il bordo del wafer | angolo di smusso | ||
|
Rugosità superficiale (5μm×5μm)
|
Faccia Si Ra＜0,2 nm, Lato C, Ra 0,50 nm
|
||
| spessore |
350,0 μm ± 25,0 μm
|
||
| LTV(10mm×10mm)UN |
≤3µm
|
≤5µm
|
|
| TTVUN |
≤6µm
|
≤10µm
|
|
| ArcoUN |
≤15µm
|
≤30µm
|
|
| OrditoUN |
≤25µm
|
≤45µm
|
|
| Bordo / fessura rotti | Non sono consentiti bordi di collasso di una lunghezza e una larghezza di 0,5 mm | ≤2 e ciascuna lunghezza e larghezza di 1,0 mm | |
| graffioUN | ≤5, e la lunghezza totale è≤ 0,5 volte il diametro | ≤5, e la lunghezza totale è 1,5 volte il diametro | |
| Zona disponibile |
≥95%
|
N / A
|
|
| difetto | Non consentire | ||
| inquinamento | Non consentire | ||
| Rimozione del bordo |
3 mm |
||
