Dettagli:
|
| Nome di prodotto: | Wafer sic epitassiale | Crystal Form: | 4h |
|---|---|---|---|
| Diametro: | 150,0 mm+0,0/-0,2 mm | Orientamento di superficie: | {0001}±0,2° |
| Lunghezza del bordo di riferimento principale: | Tacca | Lunghezza del bordo di riferimento secondario: | Nessun bordo di sottoriferimento |
| Evidenziare: | Wafer SiC 4H da 150 mm,substrato SiC 350um,wafer SiC 4H da 6 pollici |
||

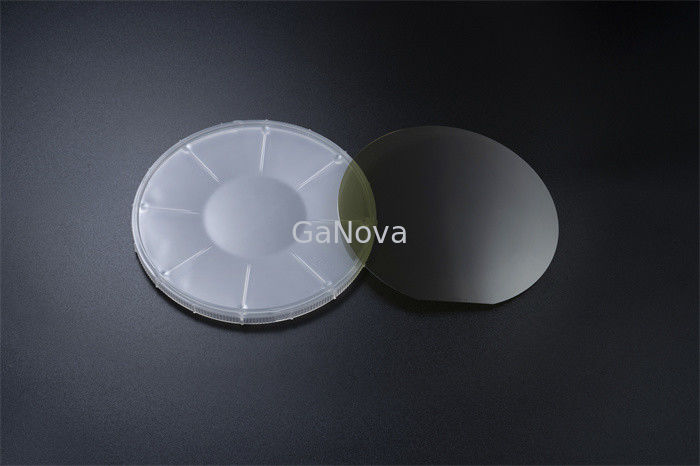

Substrato 4H-SiC da 6 pollici Tipo SI livello D 350,0±25,0μm MPD≤5/cm2 Resistività≥1E5Ω·cm per dispositivi di alimentazione e microonde
Panoramica
Dimensionato per una migliore produzione
Con la dimensione del wafer da 150 mm, offriamo ai produttori la possibilità di sfruttare migliori economie di scala rispetto alla fabbricazione di dispositivi da 100 mm.I nostri wafer SiC da 150 mm offrono caratteristiche meccaniche costantemente eccellenti per garantire la compatibilità con i processi di fabbricazione dei dispositivi esistenti e in via di sviluppo.
|
Substrato semi isolante 4H-SiC da 6 pollici |
|||
| Prestazioni del prodotto | P | D | |
| Forma di cristallo | 4H | ||
| Politipico | Non consentire | Area≤5% | |
| Densità del microtuboUN | ≤0,5/cm2 | ≤5/cm2 | |
| Sei quadrati vuoti | Non consentire | Area≤5% | |
| Cristallo ibrido a superficie esagonale | Non consentire | ||
| involucroUN | Area≤0,05% | N / A | |
| Resistività | ≥1E9Ω·cm | ≥1E5Ω·cm | |
|
(0004)XRD Larghezza mezza altezza della curva oscillante (FWHM) |
≤45 secondi d'arco |
N / A |
|
| Diametro | 150,0 mm+0,0/-0,2 mm | ||
| Orientamento della superficie | {0001}±0,2° | ||
| Lunghezza del bordo di riferimento principale | Tacca | ||
| Lunghezza del bordo di riferimento secondario | Nessun bordo di sottoriferimento | ||
| Orientamento della tacca | <1-100>±1° | ||
| Angolo di tacca | 90° +5°/-1° | ||
| Grado di profondità della tacca | Dal bordo 1mm +0.25mm/-0mm | ||
| preparazione della superficie | C-Face: Finitura a specchio, Si-Face: Lucidatura chimico-meccanica (CMP) | ||
| Il bordo del wafer | smusso del bordo del wafer | ||
|
Rugosità superficiale (10μm×10μm)
|
Faccia Si Ra≤0,2 nm Faccia C Ra≤0,5 nm
|
||
| spessore |
350,0 μm ± 25,0 μm
|
||
| LTV(10mm×10mm)UN |
≤2µm
|
≤3µm
|
|
| TTVUN |
≤6µm
|
≤10µm
|
|
| ArcoUN |
≤25µm
|
≤40µm
|
|
| OrditoUN |
≤40µm
|
≤60µm
|
|
| Bordo / fessura rotti | Non sono consentiti bordi di collasso di lunghezza e larghezza ≥0,5 mm | ≤2 e ogni lunghezza e larghezza di ≤1.0mm | |
| graffioUN | ≤5E la lunghezza totale è≤ 0,5 volte il diametro | ≤5, e la lunghezza totale è ≤1,5 volte il diametro | |
| difetto | Non consentire | ||
| inquinamento | Non consentire | ||
| Rimozione del bordo |
3 mm |
||
Nota: l'esclusione del bordo di 3 mm viene utilizzata per gli articoli contrassegnati conUN.
