Dettagli:
|
| Nome di prodotto: | Wafer sic epitassiale | Crystal Form: | 4h |
|---|---|---|---|
| Diametro: | 150.0mm +0mm/-0.2mm | Orientamento di superficie: | Fuori asse: 4° verso<11-20>±0,5° |
| Lunghezza piana primaria: | ± 1.5mm di 47.5mm | Lunghezza piana secondaria: | Nessun piano secondario |
| Evidenziare: | Substrato SiC 4H da 6 pollici,epitassia in carburo di silicio 350um,tipo N substrato SiC 4H |
||

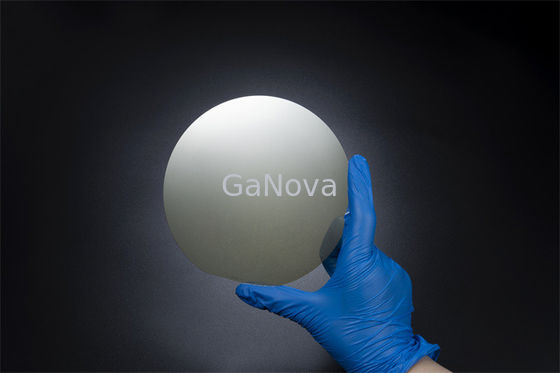

Substrato 4H-SiC da 6 pollici Tipo N Grado P-SBD 350,0±25,0μm MPD≤0,5/cm2 Resistività 0,015Ω•cm—0,025Ω•cm per dispositivi di alimentazione e microonde
Panoramica
Le bocce di SiC (cristalli) vengono coltivate, lavorate in lingotti e quindi tagliate in substrati, che vengono successivamente lucidati.Un sottile strato epitassiale di SiC viene quindi coltivato sopra questo substrato per creare un epi-wafer.
Carburo di silicio, estremamente duro, composto cristallino prodotto sinteticamente di silicio e carbonio.La sua formula chimica è SiC.
| Proprietà | Grado PMOS | Grado P-SBD | Grado D |
| Forma di cristallo | 4H | ||
| Politipo | Nessuno Consentito | Area≤5% | |
| (DMP)UN | ≤0,2/cm2 | ≤0,5/cm2 | ≤5/cm2 |
| Piastre esagonali | Nessuno Consentito | Area≤5% | |
| Policristallo esagonale | Nessuno Consentito | ||
| InclusioniUN | Area≤0,05% | Area≤0,05% | N / A |
| Resistività | 0,015Ω•cm—0,025Ω•cm | 0,015Ω•cm—0,025Ω•cm | 0,014Ω•cm—0,028Ω•cm |
| (DAP)UN | ≤4000/cm2 | ≤8000/cm2 | N / A |
| (TED)UN | ≤3000/cm2 | ≤6000/cm2 | N / A |
| (DBP)UN | ≤1000/cm2 | ≤2000/cm2 | N / A |
| (TSD)UN | ≤600/cm2 | ≤1000/cm2 | N / A |
| Errore di impilamento | Area ≤0,5%. | Area ≤1%. | N / A |
|
Contaminazione da metalli superficiali |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2 |
||
| Diametro | 150,0mm+0mm/-0,2mm | ||
| Orientamento della superficie | Fuori asse:4° verso <11-20>±0,5 ° | ||
| Lunghezza piatta primaria | 47,5 mm ± 1,5 mm | ||
| Lunghezza piatta secondaria | Nessun appartamento secondario | ||
| Orientamento piatto primario | Parallelo a<11-20>±1° | ||
| Orientamento piatto secondario | N / A | ||
| Disorientamento ortogonale | ±5,0° | ||
| Finitura superficiale | C-Face: smalto ottico, Si-Face: CMP | ||
| Bordo del wafer | Smussatura | ||
|
Ruvidezza della superficie (10μm × 10μm) |
Faccia Si Ra≤0,20 nm ； Faccia C Ra≤0,50 nm | ||
| SpessoreUN | 350,0 μm ± 25,0 μm | ||
| LTV(10mm×10mm)UN | ≤2μm | ≤3μm | |
| (TTV)UN | ≤6μm | ≤10μm | |
| (ARCO)UN | ≤15μm | ≤25μm | ≤40μm |
| (Ordito)UN | ≤25μm | ≤40μm | ≤60μm |
| Schegge/Rientri | Nessuno consentito ≥0,5 mm di larghezza e profondità | Qty.2 ≤1.0 mm Larghezza e Profondità | |
|
GraffiUN (Si faccia, CS8520) |
≤5 e lunghezza cumulativa≤0,5 × diametro wafer |
≤5 e lunghezza cumulativa≤1,5 × wafer Diametro |
|
| TUA(2mm*2mm) | ≥98% | ≥95% | N / A |
| Crepe | Nessuno Consentito | ||
| Contaminazione | Nessuno Consentito | ||
| Proprietà | Grado PMOS | Grado P-SBD | Grado D |
| Esclusione del bordo | 3 mm | ||
Nota: l'esclusione del bordo di 3 mm viene utilizzata per gli articoli contrassegnati conUN.
