Tipo N 6 pollici 4H substrato in carburo di silicio Lunghezza piatta primaria 47,5 mm

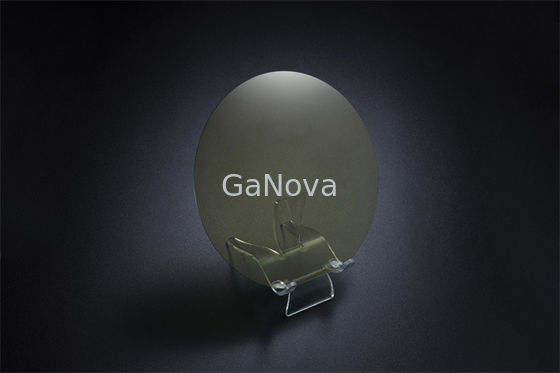

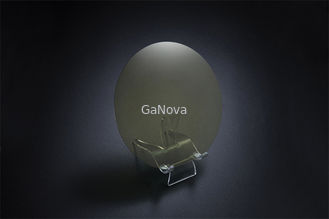

Grande immagine : Tipo N 6 pollici 4H substrato in carburo di silicio Lunghezza piatta primaria 47,5 mm

Dettagli:

Luogo di origine:	Suzhou Cina
Marca:	GaNova
Certificazione:	UKAS/ISO9001:2015
Numero di modello:	JDCD03-002-009

Termini di pagamento e spedizione:

Imballaggi particolari:	Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna:	3-4 giorni della settimana
Termini di pagamento:	T/T

Contatto

Tipo N 6 pollici 4H substrato in carburo di silicio Lunghezza piatta primaria 47,5 mm

descrizione

Nome di prodotto:	Wafer sic epitassiale	Crystal Form:	4h
Diametro:	150,0 mm+0,0/-0,2 mm	Orientamento di superficie:	{0001}±0,2°
Orientamento della tacca:	<1-100>±1°	Angolo della tacca:	90° +5°/-1°
Evidenziare:	Substrato in carburo di silicio tipo N , substrato SiC da 6 pollici , substrato in carburo di silicio di grado D 47

Substrato 4H-SiC da 6 pollici Tipo N Grado D 350,0±25,0μm MPD≤5/cm2 Resistività 0,014Ω•cm—0,028Ω•cm per dispositivi di alimentazione e microonde

Panoramica
Il carburo di silicio (SiC) è un solido a rete covalente.Se osserviamo la sua struttura, troveremo che gli atomi di silicio sono uniti insieme agli atomi di carbonio con l'aiuto di un legame covalente tetraedrico.

Offriamo una soluzione completa di materiali SiC con specifiche flessibili.

Epistrati spessi Con o senza tampone
Strutture multistrato Vari livelli di drogaggio, comprese le giunzioni pn
Epitassia in corso Strutture incorporate e sepolte, strati di contatto

Proprietà	Grado PMOS	Grado P-SBD	Grado D
Forma di cristallo	4H
Politipo	Nessuno Consentito		Area≤5%
(DMP)^UN	≤0,2/cm²	≤0,5/cm²	≤5/cm²
Piastre esagonali	Nessuno Consentito		Area≤5%
Policristallo esagonale	Nessuno Consentito
Inclusioni^UN	Area≤0,05%	Area≤0,05%	N / A
Resistività	0,015Ω•cm—0,025Ω•cm	0,015Ω•cm—0,025Ω•cm	0,014Ω•cm—0,028Ω•cm
(DAP)^UN	≤4000/cm²	≤8000/cm²	N / A
(TED)^UN	≤3000/cm²	≤6000/cm²	N / A
(DBP)^UN	≤1000/cm²	≤2000/cm²	N / A
(TSD)^UN	≤600/cm²	≤1000/cm²	N / A
Errore di impilamento	Area ≤0,5%.	Area ≤1%.	N / A
Contaminazione da metalli superficiali	(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm^-2
Diametro	150,0mm+0mm/-0,2mm
Orientamento della superficie	Fuori asse:4° verso <11-20>±0,5 °
Lunghezza piatta primaria	47,5 mm ± 1,5 mm
Lunghezza piatta secondaria	Nessun appartamento secondario
Orientamento piatto primario	Parallelo a<11-20>±1°
Orientamento piatto secondario	N / A
Disorientamento ortogonale	±5,0°
Finitura superficiale	C-Face: smalto ottico, Si-Face: CMP
Bordo del wafer	Smussatura
Ruvidezza della superficie (10μm × 10μm)	Faccia Si Ra≤0,20 nm ； Faccia C Ra≤0,50 nm
Spessore^UN	350,0 μm ± 25,0 μm
LTV(10mm×10mm)^UN	≤2μm		≤3μm
(TTV)^UN	≤6μm		≤10μm
(ARCO)^UN	≤15μm	≤25μm	≤40μm
(Ordito)^UN	≤25μm	≤40μm	≤60μm
Schegge/Rientri	Nessuno consentito ≥0,5 mm di larghezza e profondità		Qty.2 ≤1.0 mm Larghezza e Profondità
Graffi^UN (Si faccia, CS8520)	≤5 e lunghezza cumulativa≤0,5 × diametro wafer		≤5 e lunghezza cumulativa≤1,5 × wafer Diametro
TUA(2mm*2mm)	≥98%	≥95%	N / A
Crepe	Nessuno Consentito
Contaminazione	Nessuno Consentito
Proprietà	Grado PMOS	Grado P-SBD	Grado D
Esclusione del bordo	3 mm

Nota: l'esclusione del bordo di 3 mm viene utilizzata per gli articoli contrassegnati con^UN.

Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.

FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
