Dettagli:
|
| Nome di prodotto: | Wafer sic epitassiale | Crystal Form: | 4h |
|---|---|---|---|
| Diametro: | 150,0 millimetri +0mm/-0.2mm | Orientamento di superficie: | Fuori asse: ° di 4°toward <11-20>±0.5 |
| Contaminazione da metalli superficiali: | (Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, mn) cm2 ≤1E11 | Orientamento piano primario: | To<11-20>±1° parallelo |
| Evidenziare: | Dispositivi fotonici wafer epitassiale SiC,wafer da 2 pollici 4H,wafer epitassiale SiC ISO9001 |
||

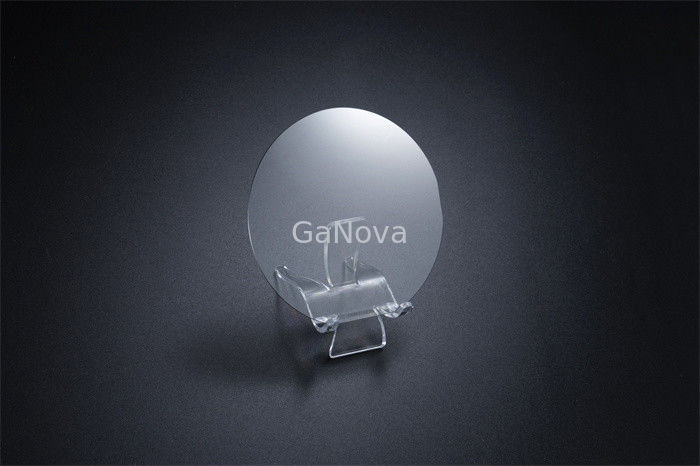

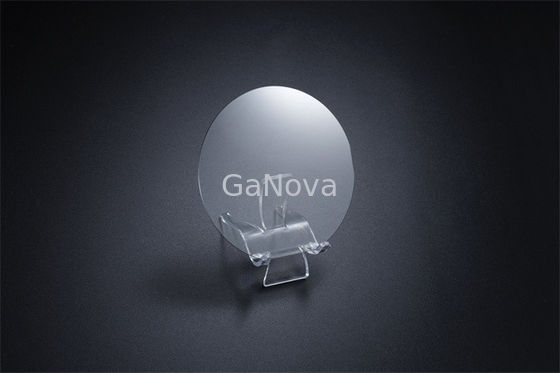

Wafer epitassiale SiC 4H ≤0,2 /Cm2 150,0 mm +0 mm/-0,2 mm 47,5 mm ± 1,5 mm
JDCD03-001-004
Panoramica
Un wafer epitassiale è un wafer di materiale semiconduttore realizzato mediante crescita epitassiale (chiamata epitassia) per l'uso nella realizzazione di dispositivi semiconduttori e fotonici come diodi emettitori di luce (LED).Attualmente vengono utilizzati diversi metodi per far crescere lo strato epitassiale su silicio esistente o altri wafer: deposizione di vapore chimico organico metallico (MOCVD) ed epitassia da fascio molecolare (MBE), LPE, HVPE.
| Proprietà | Grado PMOS | Grado P-SBD | Grado D |
| Forma di cristallo | 4H | ||
| Politipo | Nessuno Consentito | Area≤5% | |
| (DMP)UN | ≤0,2/cm2 | ≤0,5/cm2 | ≤5/cm2 |
| Piastre esagonali | Nessuno Consentito | Area≤5% | |
| Policristallo esagonale | Nessuno Consentito | ||
| InclusioniUN | Area≤0,05% | Area≤0,05% | N / A |
| Resistività | 0,015Ω•cm—0,025Ω•cm | 0,015Ω•cm—0,025Ω•cm | 0,014Ω•cm—0,028Ω•cm |
| (DAP)UN | ≤4000/cm2 | ≤8000/cm2 | N / A |
| (TED)UN | ≤3000/cm2 | ≤6000/cm2 | N / A |
| (DBP)UN | ≤1000/cm2 | ≤2000/cm2 | N / A |
| (TSD)UN | ≤600/cm2 | ≤1000/cm2 | N / A |
| Errore di impilamento | Area ≤0,5%. | Area ≤1%. | N / A |
|
Contaminazione da metalli superficiali |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2 |
||
| Diametro | 150,0mm+0mm/-0,2mm | ||
| Orientamento della superficie | Fuori asse:4° verso <11-20>±0,5 ° | ||
| Lunghezza piatta primaria | 47,5 mm ± 1,5 mm | ||
| Lunghezza piatta secondaria | Nessun appartamento secondario | ||
| Orientamento piatto primario | Parallelo a<11-20>±1° | ||
| Orientamento piatto secondario | N / A | ||
| Disorientamento ortogonale | ±5,0° | ||
| Finitura superficiale | C-Face: smalto ottico, Si-Face: CMP | ||
| Bordo del wafer | Smussatura | ||
|
Ruvidezza della superficie (10μm × 10μm) |
Faccia Si Ra≤0,20 nm ； Faccia C Ra≤0,50 nm | ||
| SpessoreUN | 350,0 μm ± 25,0 μm | ||
| LTV(10mm×10mm)UN | ≤2μm | ≤3μm | |
| (TTV)UN | ≤6μm | ≤10μm | |
| (ARCO)UN | ≤15μm | ≤25μm | ≤40μm |
| (Ordito)UN | ≤25μm | ≤40μm | ≤60μm |
| Schegge/Rientri | Nessuno consentito ≥0,5 mm di larghezza e profondità | Qty.2 ≤1.0 mm Larghezza e Profondità | |
|
GraffiUN (Si faccia, CS8520) |
≤5 e lunghezza cumulativa≤0,5 × diametro wafer |
≤5 e lunghezza cumulativa≤1,5 × wafer Diametro |
|
| TUA(2mm*2mm) | ≥98% | ≥95% | N / A |
| Crepe | Nessuno Consentito | ||
| Contaminazione | Nessuno Consentito | ||
| Proprietà | Grado PMOS | Grado P-SBD | Grado D |
| Esclusione del bordo | 3 mm | ||
Nota: l'esclusione del bordo di 3 mm viene utilizzata per gli articoli contrassegnati conUN.
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
