Livello P del substrato di carburo di silicio da 260 μm per dispositivi di alimentazione e dispositivi a microonde

Livello P del substrato di carburo di silicio da 260 μm per dispositivi di alimentazione e dispositivi a microonde
260μm Silicon Carbide Substrate P Level For Power Devices And Microwave Devices
Livello P del substrato di carburo di silicio da 260 μm per dispositivi di alimentazione e dispositivi a microonde Livello P del substrato di carburo di silicio da 260 μm per dispositivi di alimentazione e dispositivi a microonde

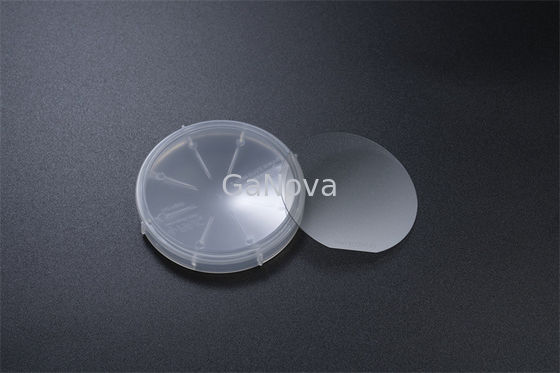

Grande immagine :  Livello P del substrato di carburo di silicio da 260 μm per dispositivi di alimentazione e dispositivi a microonde

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD03-001-001
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Contatto

Livello P del substrato di carburo di silicio da 260 μm per dispositivi di alimentazione e dispositivi a microonde

descrizione
Crystal Form: 4h Nome di prodotto: Wafer sic epitassiale
Diametro: 150.0mm +0mm/-0.2mm Orientamento di superficie: Fuori asse: ° di 4°toward <11-20>±0.5
Lunghezza piana primaria: ± 1.5mm di 47.5mm Lunghezza piana secondaria: Nessun piano secondario
Misorientation ortogonale: ±5.0° Spessore a: 350.0μm± 25.0μm
Evidenziare:

Substrato in carburo di silicio 260um

,

wafer epitassiale per dispositivi di potenza

,

substrato in carburo di silicio livello P

4H-N/SI<0001>260μm±25μm Substrato SiC da 2 pollici Livello P per dispositivi di potenza e dispositivi a microonde

JDCD03-001-001 Substrato SiC da 2 pollici Livello P 4H-N/SI<0001>260μm±25μm per dispositivi di alimentazione e dispositivi a microonde



Panoramica

Contribuiamo alla storia di successo del SiC sviluppando e producendo substrati SiC di qualità leader di mercato.Abbiamo anni di esperienza nella produzione di SiC e un background aziendale nell'eccellenza nella produzione di grandi volumi.Il nostro ampio portafoglio di proprietà intellettuale in continua espansione garantisce che la nostra tecnologia e le pratiche di produzione rimangano protette e allo stato dell'arte.





Proprietà

 Grado PMOS Grado P-SBD Grado D
Forma di cristallo 4H
Politipo Nessuno Consentito Area≤5%
(DMP)UN ≤0,2/cm2 ≤0,5/cm2 ≤5/cm2
Piastre esagonali Nessuno Consentito Area≤5%
Policristallo esagonale Nessuno Consentito
InclusioniUN Area≤0,05% Area≤0,05% N / A
Resistività 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014Ω•cm—0,028Ω•cm
(DAP)UN ≤4000/cm2 ≤8000/cm2 N / A
(TED)UN ≤3000/cm2 ≤6000/cm2 N / A
(DBP)UN ≤1000/cm2 ≤2000/cm2 N / A
(TSD)UN ≤600/cm2 ≤1000/cm2 N / A
Errore di impilamento Area ≤0,5%. Area ≤1%. N / A



Contaminazione da metalli superficiali



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca ,V, Mn) ≤1E11 cm-2
Diametro 150,0mm+0mm/-0,2mm
Orientamento della superficie Fuori asse:4° verso <11-20>±0,5 °
Lunghezza piatta primaria 47,5 mm ± 1,5 mm
Lunghezza piatta secondaria Nessun appartamento secondario
Orientamento piatto primario Parallelo a<11-20>±1°
Orientamento piatto secondario N / A
Disorientamento ortogonale ±5,0°
Finitura superficiale C-Face: smalto ottico, Si-Face: CMP
Bordo del wafer Smussatura

Ruvidezza della superficie

(10μm × 10μm)

 Faccia Si Ra≤0,20 nm ； Faccia C Ra≤0,50 nm
SpessoreUN 350,0 μm ± 25,0 μm
LTV(10mm×10mm)UN ≤2μm ≤3μm
(TTV)UN ≤6μm ≤10μm
(ARCO)UN ≤15μm ≤25μm ≤40μm
(Ordito)UN ≤25μm ≤40μm ≤60μm
Schegge/Rientri Nessuno consentito ≥0,5 mm di larghezza e profondità Qty.2 ≤1.0 mm Larghezza e Profondità

GraffiUN

(Si faccia, CS8520)

 ≤5 e lunghezza cumulativa≤0,5 × diametro wafer

≤5 e lunghezza cumulativa≤1,5 × wafer

Diametro
TUA(2mm*2mm) ≥98% ≥95% N / A
Crepe Nessuno Consentito
Contaminazione Nessuno Consentito
Proprietà Grado PMOS Grado P-SBD Grado D
Esclusione del bordo 3 mm

Nota: l'esclusione del bordo di 3 mm viene utilizzata per gli articoli contrassegnati conUN.





Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.



FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
