Dettagli:
|
| Crystal Form: | 4h | Nome di prodotto: | Wafer sic epitassiale |
|---|---|---|---|
| Diametro: | 150.0mm +0mm/-0.2mm | Orientamento di superficie: | Fuori asse: ° di 4°toward <11-20>±0.5 |
| Lunghezza piana primaria: | ± 1.5mm di 47.5mm | Lunghezza piana secondaria: | Nessun piano secondario |
| Misorientation ortogonale: | ±5.0° | Spessore a: | 350.0μm± 25.0μm |
| Evidenziare: | Il P-MOS classifica sic il wafer di Epi,substrato di 150.0mm sic,Sic livello P del wafer di Epi |
||

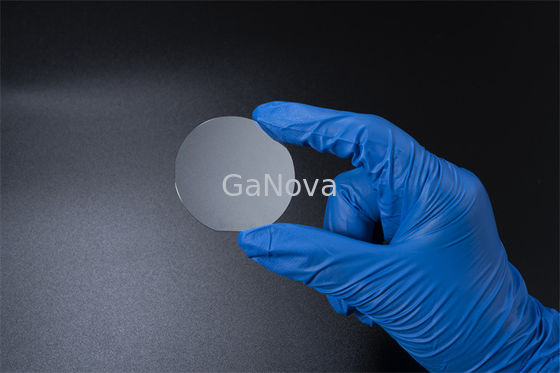

Il livello P a 2 pollici P-SBD del substrato del grado P-MOS sic classifica il grado 150,0 il millimetro +0mm/-0.2mm di D
Sic livello P a 2 pollici 4H-N/SI260μm±25μm del substrato JDCD03-001-001<0001> per i dispositivi di potere ed i dispositivi di a microonde
Panoramica
Al livello di sistema, questo risultati nelle soluzioni altamente compatte con rendimento energetico notevolmente migliore a costo riduttore. La lista rapidamente crescente delle applicazioni commerciali correnti e sporgenti che utilizzano sic le tecnologie comprende le alimentazioni elettriche di commutazione, invertitori per la generazione del mulino a vento e solare di energia, azionamenti industriali del motore, veicoli di EV e di HEV e commutazione di potenza di Smart-griglia.
|
Proprietà |
Grado P-MOS | Grado di P-SBD | Grado di D |
| Crystal Form | 4H | ||
| Polytype | Nessuno hanno permesso | Area≤5% | |
| (MPD) a | ≤0.2 /cm2 | ≤0.5 /cm2 | ≤5 /cm2 |
| Piatti della sfortuna | Nessuno hanno permesso | Area≤5% | |
| Polycrystal esagonale | Nessuno hanno permesso | ||
| Inclusioni a | Area≤0.05% | Area≤0.05% | N/A |
| Resistività | 0.015Ω•cm-0.025Ω•cm | 0.015Ω•cm-0.025Ω•cm | 0.014Ω•cm-0.028Ω•cm |
| (EPD) a | ≤4000/cm2 | ≤8000/cm2 | N/A |
| (TED) a | ≤3000/cm2 | ≤6000/cm2 | N/A |
| (BPD) a | ≤1000/cm2 | ≤2000/cm2 | N/A |
| (DST) a | ≤600/cm2 | ≤1000/cm2 | N/A |
| Errore di impilamento | Area di ≤0.5% | Area di ≤1% | N/A |
|
Contaminazione da metalli di superficie |
(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, mn) ≤1E11 cm-2 |
||
| Diametro | 150,0 millimetri +0mm/-0.2mm | ||
| Orientamento di superficie | Fuori asse: ° <11-20>di 4°toward ±0.5 | ||
| Lunghezza piana primaria | 47,5 millimetri di ± 1,5 millimetri | ||
| Lunghezza piana secondaria | Nessun piano secondario | ||
| Orientamento piano primario | To±1° parallelo<11-20> | ||
| Orientamento piano secondario | N/A | ||
| Misorientation ortogonale | ±5.0° | ||
| Finitura superficia | C-fronte: Polacco ottico, Si-fronte: CMP | ||
| Bordo del wafer | Smussatura | ||
|
Rugosità di superficie (10μm×10μm) |
Fronte Ra≤0.20 nanometro di si; Fronte Ra≤0.50 nanometro di C | ||
| Spessore a | μm 350.0μm± 25,0 | ||
| LTV (10mm×10mm) a | ≤2μm | ≤3μm | |
| (TTV) a | ≤6μm | ≤10μm | |
| (ARCO) a | ≤15μm | ≤25μm | ≤40μm |
| (Filo di ordito) a | ≤25μm | ≤40μm | ≤60μm |
| Chip/rientranze | Nessuno hanno permesso la larghezza e la profondità di ≥0.5mm | Larghezza e profondità di Qty.2 ≤1.0 millimetro | |
|
Graffi a (Fronte di si, CS8520) |
≤5 e diametro cumulativo di Length≤0.5×Wafer |
≤5 e Length≤1.5×Wafer cumulativo Diametro |
|
| TUA (2mm*2mm) | ≥98% | ≥95% | N/A |
| Crepe | Nessuno hanno permesso | ||
| Contaminazione | Nessuno hanno permesso | ||
| Proprietà | Grado P-MOS | Grado di P-SBD | Grado di D |
| Esclusione del bordo | 3mm | ||
Nota: l'esclusione del bordo di 3mm è usata per gli oggetti segnati con il A.
