0.015Ω•cm-0.025Ω•CMP polacco ottico del Si-fronte del C-fronte sic epitassiale del wafer di cm

0.015Ω•cm-0.025Ω•CMP polacco ottico del Si-fronte del C-fronte sic epitassiale del wafer di cm
0.015Ω•cm—0.025Ω•cm SiC Epitaxial Wafer C-Face Optical Polish Si-Face CMP
0.015Ω•cm-0.025Ω•CMP polacco ottico del Si-fronte del C-fronte sic epitassiale del wafer di cm 0.015Ω•cm-0.025Ω•CMP polacco ottico del Si-fronte del C-fronte sic epitassiale del wafer di cm

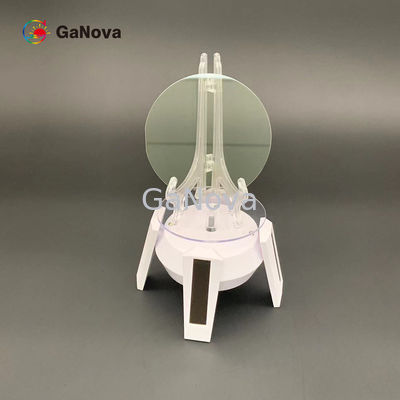

Grande immagine :  0.015Ω•cm-0.025Ω•CMP polacco ottico del Si-fronte del C-fronte sic epitassiale del wafer di cm

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD03-001-007
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T

0.015Ω•cm-0.025Ω•CMP polacco ottico del Si-fronte del C-fronte sic epitassiale del wafer di cm

descrizione
Nome di prodotto: Specificazione a 6 pollici del substrato del carburo di silicio del diametro (sic) Orientamento piano primario: {10-10} ±5.0°
Crystal Form: 4h Lunghezza piana primaria: 47,5 mm±2.0 millimetro
Diametro: 149.5mm~150.0mm Orientamento del wafer: Fuori dall'asse: 4.0°toward <1120>±0.5°for 4H-N, sull'asse: <0001>±0.5°for 4H-SI
Evidenziare:

C-fronte sic epitassiale del wafer

,

Sic wafer polacco ottico

,

Wafer sic epitassiale del CMP del Si-fronte

0.015Ω•cm-0.025Ω•C-fronte sic epitassiale del wafer di cm: Polacco ottico, CMP del Si-fronte

Panoramica

Sic un wafer è un materiale a semiconduttore fatto di silicio. Un wafer del carburo di silicio è un materiale cristallino che è fatto incidendo il cristallo. È in genere abbastanza sottile essere usato per i dispositivi a semiconduttore di potere. L'altro tipo è un tipo di isolante.

La gamma di temperature è estremamente importante per elettrico ed i campi magnetici in semiconduttori di potere. Un wafer del carburo di silicio è conduttivo in entrambe le direzioni.

Specificazione a 6 pollici del substrato del carburo di silicio del diametro (sic)
Grado Grado zero di produzione di MPD (grado di Z) Grado fittizio (laureato di D)
Diametro 149.5mm~150.0mm
Spessore 4H-N 350μm±20μm 350μm±25μm
4H-SI 500μm±20μm 500μm±25μm
Orientamento del wafer Fuori dall'asse: 4.0°toward <1120>±0.5°for 4H-N, sull'asse: <0001>±0.5°for 4H-SI
Densità di Micropipe 4H-N ² di ≤0.5cm- ² di ≤15cm-
4H-SI ² di ≤1cm- ² di ≤15cm-
Resistività 4H-N 0.015~0.025Ω·cm 0.015~0.028Ω·cm
4H-SI ≥1E9Ω·cm ≥1E5Ω·cm
Orientamento piano primario {10-10} ±5.0°
Lunghezza piana primaria 4H-N 47,5 mm±2.0 millimetro
4H-SI Tacca
Esclusione del bordo 3mm
LTV/TTV/Bow /Warp ≤3μm/≤6μm/≤30μm/≤40μm ≤5μm/≤15μm/≤40μm/≤60μm
Rugosità Fronte del silicio CMP Ra≤0.2nm Ra≤0.5nm
Fronte di carbonio Ra≤1.0nm polacco
Crepe del bordo da luce ad alta intensità Nessuno ≤ cumulativo di lunghezza 20 millimetri, singolo length≤2 millimetro
Il ※ strega i piatti da luce ad alta intensità Area≤0.05% cumulativo Area≤0.1% cumulativo
Aree di Polytype del ※ da luce ad alta intensità Nessuno Area≤3% cumulativo
Inclusioni visive del carbonio Area≤0.05% cumulativo Area≤3% cumulativo
Graffi della superficie del silicio da luce ad alta intensità Nessuno Diametro cumulativo di length≤1×wafer
Bordo Chips By High Intensity Light Nessuno hanno permesso la larghezza e la profondità di ≥0.2 millimetro 5 conceduti, ≤1 millimetro ciascuno
Contaminazione di superficie del silicio da luce ad alta intensità Nessuno
Imballaggio cassetta del Multi-wafer o singolo contenitore del wafer

Nota: l'esclusione del bordo di 3mm è usata per gli oggetti segnati con il A.
