Spessore del wafer di silicio a semiconduttore da 2 pollici 279 μm

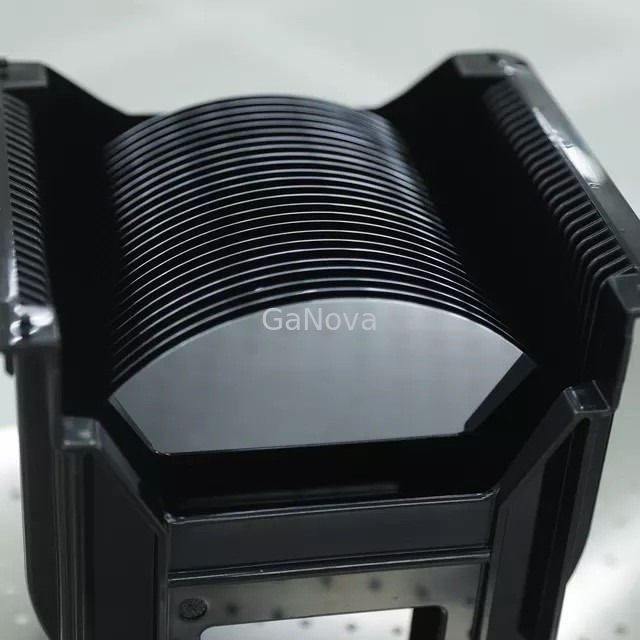

Grande immagine : Spessore del wafer di silicio a semiconduttore da 2 pollici 279 μm

Dettagli:

Luogo di origine:	Suzhou Cina
Marca:	GaNova
Certificazione:	UKAS/ISO9001:2015
Numero di modello:	JDCD06-001-002

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Imballaggi particolari:	Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna:	3-4 giorni della settimana
Termini di pagamento:	T/T
Capacità di alimentazione:	50000pcs/month

Contatto

Spessore del wafer di silicio a semiconduttore da 2 pollici 279 μm

descrizione

Diametro:	2"	Orientamento:	<1-0-0><1-1-1>,<1-1-0>
Tipo/dopant:	Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb	Spessore (μm):	279
Tolleranza di spessore:	± standard 25μm, ± massimo 5μm di capacità	resistività:	0.001-100 ohm-cm
Di superficie finito:	P/E, P/P, E/E, G/G	TTV (μm):	<10 μm standard, μm massimo Capabilities<5
Arco/filo di ordito:	<40 μm standard, μm massimo Capabilities<20	Particella:	<10>
Evidenziare:	Wafer di silicio semiconduttore da 2 '' , wafer epi di silicio di tipo N , wafer di silicio n drogato 279um

Spessore wafer di silicio da 2 pollici (μm) 279 Resistività 0,001-100 Ohm-cm

Dispositivi MEMS con wafer di silicio da 2 pollici, circuiti integrati, substrati dedicati per dispositivi discreti

Panoramica

Pochi di noi hanno la possibilità di incontrare un vero wafer di silicio nella vita quotidiana.Questo disco ultrapiatto è lucidato su una superficie simile a uno specchio e reso il più possibile privo di minuscole irregolarità superficiali, rendendolo l'oggetto più piatto del mondo.È anche ultra pulito, praticamente privo di microparticelle e altre impurità.Queste qualità sono necessarie affinché possa essere utilizzato come materiale di substrato dei semiconduttori all'avanguardia di oggi.

Specifica

wafer di silicio
Diametro	2"/3"/4"/5"/6"/8"/12"
Grado	Primo
Crescita Metodo	CZ
Orientamento	<1-0-0>,<1-1-1>,<1-1-0>
Tipo/Drogante	Tipo P/Boro,Tipo N/Fos,Tipo N/As, Tipo N/Sb
Spessore (μm)	279/380/525/625/675/725/775
Spessore Tolleranza	Standard ± 25μm, capacità massima ± 5μm
Resistività	0,001-100 ohm-cm
Superficie Finito	P/E,P/P,MI/MI,SOL/SOL
TTV(μm)	Standard <10 μm, capacità massime <5 μm
Arco/Ordito	Standard <40 μm, capacità massime <20 μm
Particella	<10@0.5μm;<10@0.3μm;<10@0.2μm;

Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.

FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.

Prodotto Tag:

Persona di contatto: Xiwen Bai (Ciel)

Telefono: +8613372109561
