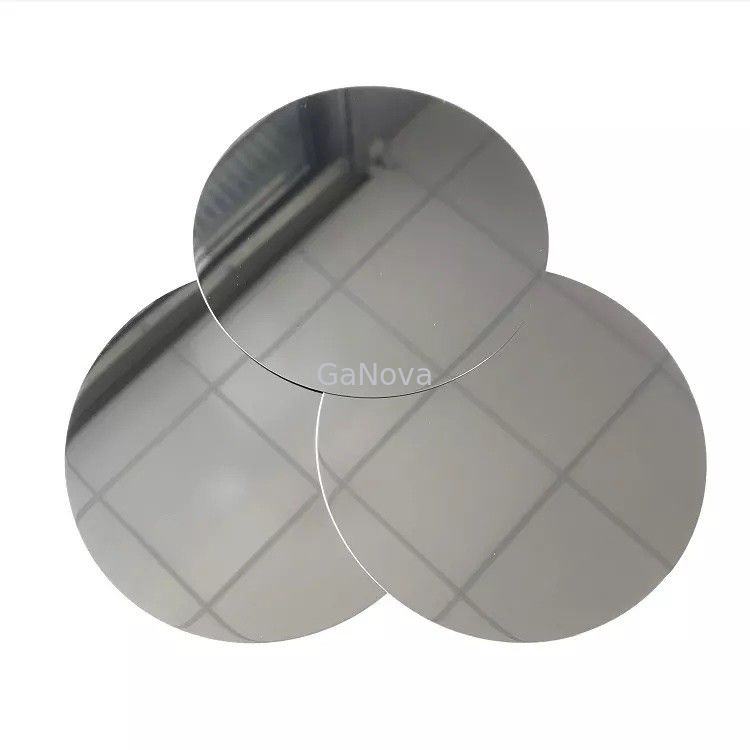

Substrato primario di wafer epitassiale di silicio microelettronico 279um

descrizione
Grado: Principale Metodo di crescita: La CZ
Tipo/dopant: Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb Spessore (μm): 279
Tolleranza di spessore: ± standard 25μm, ± massimo 5μm di capacità resistività: 0.001-100 ohm-cm
Di superficie finito: P/E, P/P, E/E, G/G TTV (μm): <10μm standard, Capabilities<5μm massimo
Evidenziare:

Wafer epitassiale in silicio microelettronico

,

wafer epi in silicio tipo N

,

wafer epitassiale in silicio 279um

Spessore (μm) 279 Wafer di silicio TTV (μm) Standard <10 um, capacità massime <5 μM

Dispositivi MEMS con wafer di silicio da 2 pollici, circuiti integrati, substrati dedicati per dispositivi discreti




Panoramica

I wafer di silicio (Si) sono materiali di substrato primari nell'area microelettronica e microelettromeccanica a causa delle sue proprietà superiori, che possono essere regolate.In questo capitolo, forniamo innanzitutto una panoramica delle tecniche di lavorazione a scarica elettrica.Inoltre, vengono discussi anche i risultati di capacità e prestazioni delle tecniche di lavorazione a scarica elettrica per la lavorazione di cavità tridimensionali su Si con impostazioni ottimali dei parametri.





Specifica

wafer di silicio

Diametro



2"/3"/4"/5"/6"/8"/12"
Grado Primo
Crescita Metodo CZ
Orientamento <1-0-0>,<1-1-1>,<1-1-0>
Tipo/Drogante Tipo P/Boro,Tipo N/Fos,Tipo N/As, Tipo N/Sb
Spessore (μm) 279/380/525/625/675/725/775
Spessore Tolleranza Standard ± 25μm, capacità massima ± 5μm
Resistività 0,001-100 ohm-cm
Superficie Finito P/E,P/P,MI/MI,SOL/SOL
TTV(μm) Standard <10μm, capacità massime <5 μm
Arco/Ordito Standard <40 μm, capacità massime <20 μm
Particella <10@0.5μm;<10@0.3μm;<10@0.2μm;
