Substrati discreti P/P P/E E/PER ESEMPIO di superficie di si dei dispositivi di /G finito

Substrati discreti P/P P/E E/PER ESEMPIO di superficie di si dei dispositivi di /G finito
Substrati discreti P/P P/E E/PER ESEMPIO di superficie di si dei dispositivi di /G finito

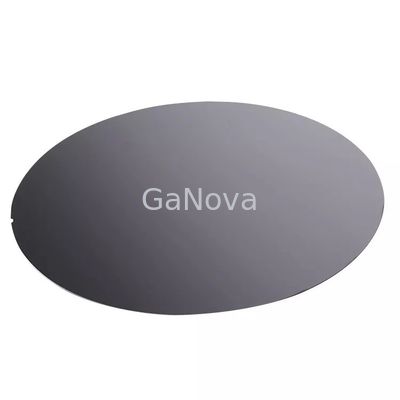

Grande immagine :  Substrati discreti P/P P/E E/PER ESEMPIO di superficie di si dei dispositivi di /G finito

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD06-001-002
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 50000pcs/month

Substrati discreti P/P P/E E/PER ESEMPIO di superficie di si dei dispositivi di /G finito

descrizione
Metodo di crescita: La CZ Diametro: 2"
Grado: Principale Orientamento: <1-0-0><1-1-1>,<1-1-0>
Spessore (μm): 279 Tolleranza di spessore: ± standard 25μm, ± massimo 5μm di capacità
resistività: 0.001-100 ohm-cm Di superficie finito: P/E, P/P, E/E, G/G
Evidenziare:

Substrati discreti di si dei dispositivi

,

substrato di si 100

,

substrati di si P/E

Lastra di silicio a 2 pollici dei dispositivi discreti P/E, P/P, E/E, di superficie di G/G finito

dispositivi a 2 pollici della lastra di silicio MEMS, circuiti integrati, substrati dedicati per i dispositivi discreti


Panoramica

Il silicio è il secondo elemento comune su terra ed è il settimo-più elemento comune nell'intero universo. È il semiconduttore più comune e il più ampiamente usato nel settore di tecnologia ed elettronico.

Durante il processo di crescita le aggiunte intenzionali dei dopant possono aggiungersi al per cambiare la purezza del silicio secondo cui lo scopo di sarà. Queste impurità introdotte possono cambiare le proprietà elettriche del silicio, che può essere utile secondo cui il silicio infine sta producendo per.

Specificazione

lastra di silicio

Diametro

2"/3"/4"/5"/6"/8"/12"
Grado Principale
Metodo di crescita La CZ
Orientamento <1-0-0><1-1-1>,<1-1-0>
Tipo/dopant Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb
Spessore (μm) 279/380/525/625/675/725/775
Tolleranza di spessore ± standard 25μm, ± massimo 5μm di Capabilit/SIC
Resistività 0.001-100 ohm-cm
Di superficie finito P/E, P/P, E/E, G/G
TTV (μm) Norma <10>
Arco/filo di ordito Norma <40>
Particella <10>

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
