Dettagli:
|
| Densità (g/cm3): | 3.515 | Nome di prodotto: | Substrati diamantati CVD |
|---|---|---|---|
| Coefficiente di frizione: | 0,1 | Conducibilità termica (300K,Wm·K): | 1000~2000 |
| Indice di rifrazione (590nm): | 2,4 | Trasmissione leggera: | 225nm a lontano infrarosso |
| Evidenziare: | Substrati diamantati CVD di grado elettronico,substrati a cristallo singolo,substrati diamantati CVD 0 |
||
Foro Mobilità 3800 cm2/V·S Costante dielettrica di diamante a cristallo singolo di grado elettronico 5,5

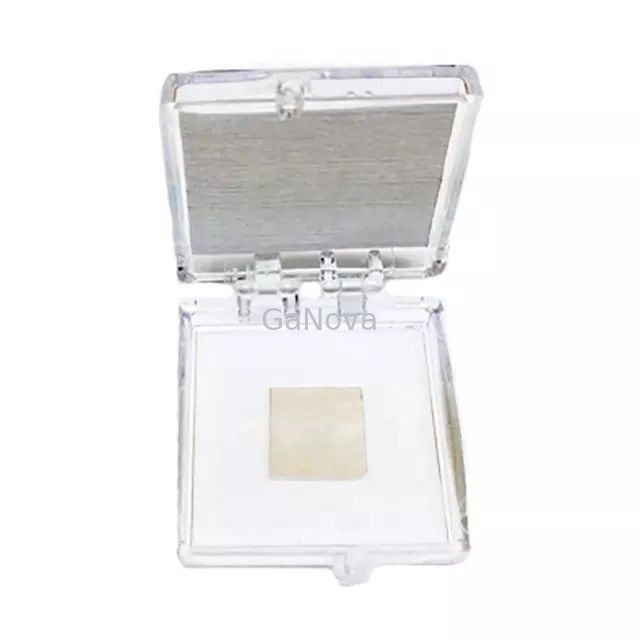

3 * 3 mm² * 0,3 mm Diamante monocristallo di grado elettronico, contenuto N <100 ppb, XRD <0,015º per dissipatore di calore
Panoramica
Al contrario, la crescita CVD avviene a temperature più moderate, a pressioni inferiori alle condizioni ambientali e lontane dall'equilibrio.Vengono riassunti gli aspetti generali della CVD del diamante comprendente la chimica della fase gassosa, i diversi approcci tecnici per l'attivazione della fase gassosa e la progettazione del reattore.Esistono due approcci concorrenti verso i wafer di diamante a cristallo singolo richiesti per le applicazioni elettroniche.
Specifica
| proprietà | Diamante sintetico | |
| Densità (g/cm3) | 3.515 | Proprietà intrinseche |
| Modulo di Young (PGa) | 1050 |
Proprietà meccanica |
| Durezza (PGa) |
70~120 cristallo singolo 60~100 policristallino |
|
| Forza di rottura |
2.5-3GPasi cristallo singolo 200-1100 MPa policristallino |
|
| Tenacità alla frattura (MPa·m1/2) | 1~8 | |
| Coefficiente di frizione | 0.1 | |
| Conducibilità termica (300K,Wm·K) | 1000~2000 | Proprietà termali |
| Coefficiente di dilatazione termica (×10-6/℃) | 1 (temperatura ambiente) | |
| Indice di rifrazione (590nm) | 2.4 | Proprietà ottiche |
| Trasmissione della luce | 225nm a lontano infrarosso | |
| Larghezza banda proibita (ev) | 5.47 | Proprietà elettriche |
| Resistività (Ω·cm) | >1010 | |
| Mobilità elettronica (cm2/V·s) | 4500 | |
| Mobilità del foro (cm2/V·s) | 3800 | |
| Costante dielettrica | 5.5 | Proprietà dielettriche |
| Perdite dielettriche | ＜2×10-4 |
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
