Dettagli:
|
| Densità (g/cm3): | 3.515 | Modulo di Young (PGa): | 1050 |
|---|---|---|---|
| Nome di prodotto: | Substrati diamantati CVD | Resistenza alla frattura (MPa·m1/2): | 1~8 |
| Coefficiente di frizione: | 0,1 | Conducibilità termica (300K,Wm·K): | 1000~2000 |
| Evidenziare: | Wafer a cristallo singolo da 100 ppb,wafer di quarzo cristallo da 0,3 mm |
||

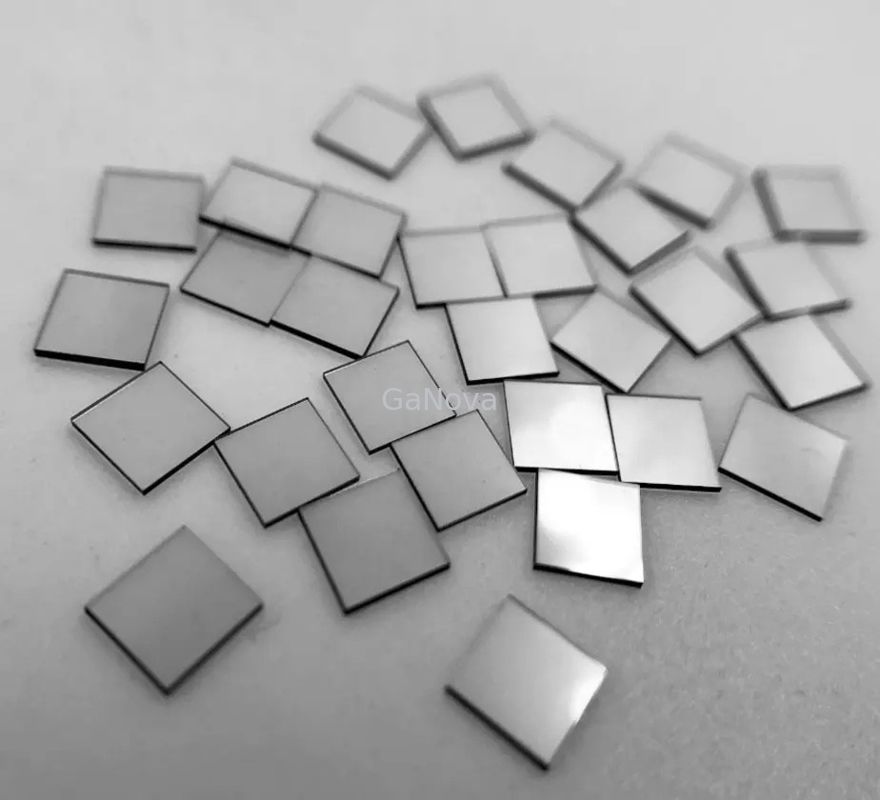

3 * 3 mm² * 0,3 mm Diamante monocristallo di grado elettronico, contenuto N <100 ppb, XRD <0,015º per dissipatore di calore
Panoramica
Notevoli progressi nei metodi CVD di sintesi del diamante hanno permesso di preparare diamanti adatti per il rilevamento delle radiazioni con proprietà su misura su base routinaria.I continui miglioramenti nei metodi CVD offrono entusiasmanti progressi futuri e lastre/film di diamante a cristallo singolo cresciuti omo-epitassialmente su vasta area.Esistono molte applicazioni come diodi RF, BJT, FET, MEMS e industria elettronica grazie ai risultati promettenti mostrati dai diamanti CVD.L'innovazione continua e gli sforzi sostenuti daranno indicazioni in campo medico come il dosimetro per radioterapia.
Specifica
| proprietà | Diamante sintetico | |
| Densità (g/cm3) | 3.515 | Proprietà intrinseche |
| Modulo di Young (PGa) | 1050 |
Proprietà meccanica |
| Durezza (PGa) |
70~120 cristallo singolo 60~100 policristallino |
|
| Forza di rottura |
2.5-3GPasi cristallo singolo 200-1100 MPa policristallino |
|
| Tenacità alla frattura (MPa·m1/2) | 1~8 | |
| Coefficiente di frizione | 0.1 | |
| Conducibilità termica (300K,Wm·K) | 1000~2000 | Proprietà termali |
| Coefficiente di dilatazione termica (×10-6/℃) | 1 (temperatura ambiente) | |
| Indice di rifrazione (590nm) | 2.4 | Proprietà ottiche |
| Trasmissione della luce | 225nm a lontano infrarosso | |
| Larghezza banda proibita (ev) | 5.47 | Proprietà elettriche |
| Resistività (Ω·cm) | >1010 | |
| Mobilità elettronica (cm2/V·s) | 4500 | |
| Mobilità del foro (cm2/V·s) | 3800 | |
| Costante dielettrica | 5.5 | Proprietà dielettriche |
| Perdite dielettriche | ＜2×10-4 |
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
