Dettagli:
|
Densità (g/cm3): | 3.515 | Modulo di Young (PGa): | 1050 |
---|---|---|---|
Nome di prodotto: | Substrati diamantati CVD | Resistenza alla frattura (MPa·m1/2): | 1~8 |
Coefficiente di frizione: | 0,1 | Conducibilità termica (300K,Wm·K): | 1000~2000 |
Indice di rifrazione (590nm): | 2,4 | Trasmissione leggera: | 225nm a lontano infrarosso |
Evidenziare: | Substrati diamantati CVD 225nm,substrati a cristallo singolo CVD,substrati diamantati CVD 225nm |

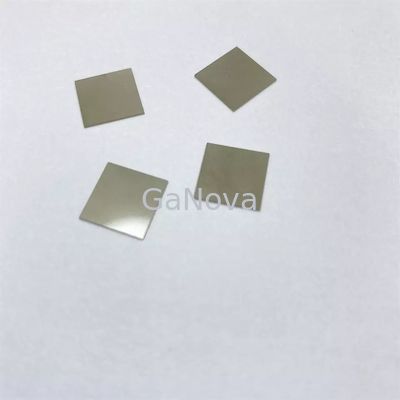

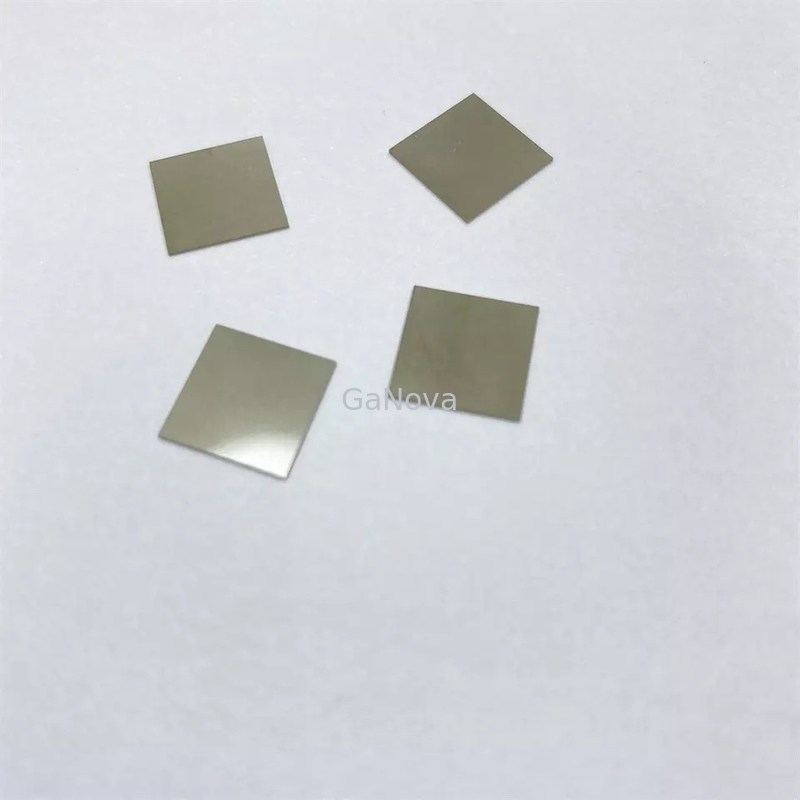

3,515 g/cm3Substrati diamantati CVD Trasmissione della luce da 225 nm a infrarossi lontani
3 * 3 mm² * 0,3 mm Diamante monocristallo di grado elettronico, contenuto N <100 ppb, XRD <0,015º per dissipatore di calore
Panoramica
Le lastre CVD sono disponibili in varie dimensioni e spessori.La piastra Grown Diamond offre una gamma spettrale molto ampia (dall'UV al THz), con bassi coefficienti di assorbimento alle frequenze laser chiave, ha un'altissima conduttività termica che consente di dissipare tutto il calore assorbito e ha un basso coefficiente di dilatazione termica , limitando qualsiasi deformazione generata termicamente
Specifica
proprietà | Diamante sintetico | |
Densità (g/cm3) | 3.515 | Proprietà intrinseche |
Modulo di Young (PGa) | 1050 |
Proprietà meccanica |
Durezza (PGa) |
70~120 cristallo singolo 60~100 policristallino |
|
Forza di rottura |
2.5-3GPasi cristallo singolo 200-1100 MPa policristallino |
|
Tenacità alla frattura (MPa·m1/2) | 1~8 | |
Coefficiente di frizione | 0.1 | |
Conducibilità termica (300K,Wm·K) | 1000~2000 | Proprietà termali |
Coefficiente di dilatazione termica (×10-6/℃) | 1 (temperatura ambiente) | |
Indice di rifrazione (590nm) | 2.4 | Proprietà ottiche |
Trasmissione della luce | 225nm a lontano infrarosso | |
Larghezza banda proibita (ev) | 5.47 | Proprietà elettriche |
Resistività (Ω·cm) | >1010 | |
Mobilità elettronica (cm2/V·s) | 4500 | |
Mobilità del foro (cm2/V·s) | 3800 | |
Costante dielettrica | 5.5 | Proprietà dielettriche |
Perdite dielettriche | <2×10-4 |
