Dettagli:
|
| Orientamento di superficie: | Un-aereo (11-20) | Materiale: | ₃ del ₂ O di Al di elevata purezza (>99.995%) |
|---|---|---|---|
| Spessore: | 430 ±10μm | R-aereo: | R9 |
| Diametro: | 50,8 ±0.10 | Bordo del wafer: | R tipo |
| Evidenziare: | Sapphire Wafer C Plane,substrati in zaffiro lucidato,Sapphire Wafer Thk 440um |
||

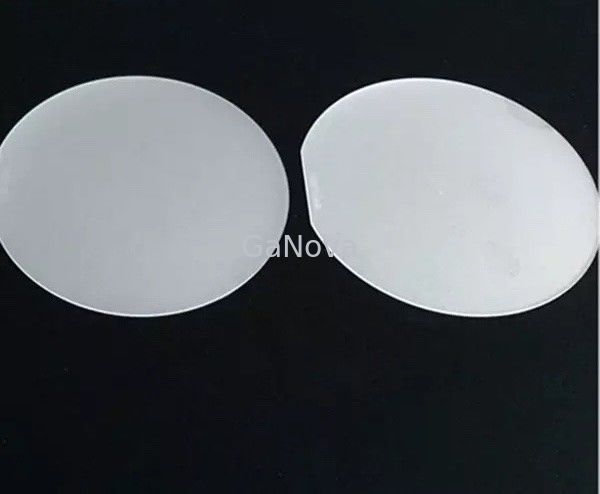

Orientamento del cristallo C/M0.2 50mm zaffiro substrato wafer spessore 430μm
JDCD08-001-001 Wafer di substrato in zaffiro diametro 50 mm, spessore 430 μm, orientamento del cristallo C/M0.2, DI lunghezza (mm) 16 chip LED, materiale del substrato
I substrati in zaffiro sono disponibili in una varietà di dimensioni.A seconda del requisito, è possibile scegliere il giusto tipo di dimensione, che differirà da un settore all'altro.A volte, in un singolo settore può essere richiesta anche più di una dimensione.In ogni caso, è importante effettuare l'acquisto da un produttore di fama.Oltre alle dimensioni, questo assicurerà che anche la qualità rimanga buona.
|
Parametri |
Specifica | ||
| Unità | Bersaglio | Tolleranza | |
| Materiale | Elevata purezza Al2O3(>99,995%) | ||
| Diametro | mm | 50.8 | ±0,10 |
| Spessore | micron | 430 | ±15 |
| Orientamento della superficie | Piano C(0001) | ||
| -Off Angolo verso l'asse M | grado | 0,20 | ±0,10 |
| -Off Angolo verso l'asse A | grado | 0.00 | ±0,10 |
| Orientamento piatto | A-aereo (11-20) | ||
| - Angolo di offset piatto | grado | 0.0 | ±0,2 |
| Lunghezza piatta | mm | 16.0 | ±1 |
| Piano R | R9 | ||
| Superficie frontale Rugosità (Ra) | nm | ＜0.3 | |
| Rugosità della superficie posteriore | micron | 0,8~1,2μm | |
| Superficie frontale Qualità | Lucidato a specchio, pronto per l'EPI | ||
| Bordo in ostia | tipo R | ||
| Ampiezza dello smusso | micron | 80-160 | |
| Radiante angolo incluso tra bordo piatto e bordo arrotondato | mm | R=9 | |
| TTV | micron | ≤5 | |
| LTV(5x5mm) | micron | ≤1,5 | |
| Arco | micron | 0~-5 | |
| Ordito | micron | ≤10 | |
| Marchio laser | Come richiesto dal cliente | ||
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
