Dettagli:
|
| Orientamento di superficie: | Un-aereo (11-20) | Materiale: | Μm del ₃ del ₂ O di Al di elevata purezza (>99.995%) |
|---|---|---|---|
| Spessore: | 430 ±10μm | R-aereo: | R9 |
| Diametro: | 50,8 ±0.10 | Bordo del wafer: | R tipo |
| Evidenziare: | Lo specchio ha lucidato Sapphire Wafer,Zaffiro di monocristallo R9,wafer dello zaffiro di monocristallo |
||

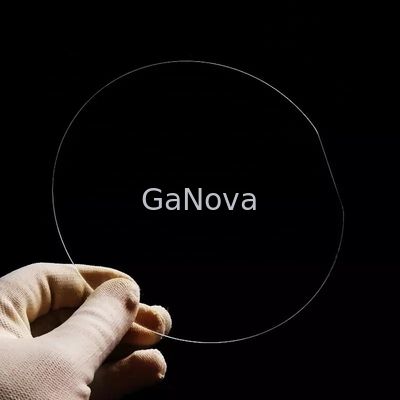

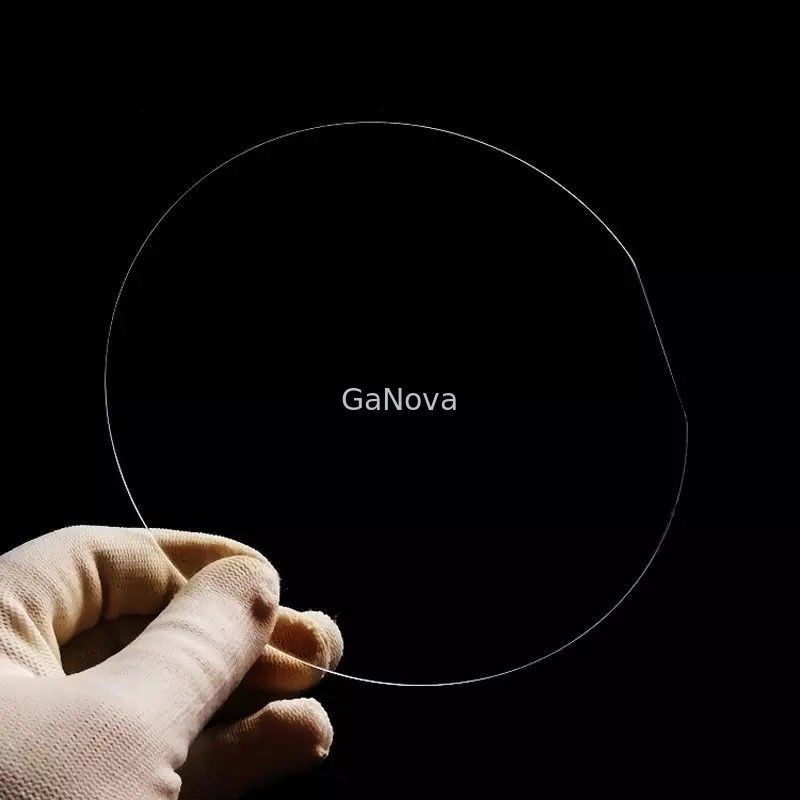

50mm Sapphire Substrate Wafer Mirror Polished Front Surface Quality EPI-pronto
JDCD08-001-001 wafer del substrato dello zaffiro del diametro 50mm, Thk 430μm, orientamento di cristallo C/M0.2, della lunghezza (millimetro) un chip di 16 LED, materiale del substrato
Questo materiale è disponibile ai prezzi differenti attraverso i venditori differenti nel mercato. Ci sono una serie di siti Web su cui questi stanno vendendi. Naturalmente, la qualità è inoltre altrettanto importante quanto il prezzo a cui è disponibile. Il substrato è preparato da zaffiro, che è un materiale con una combinazione unica di proprietà chimiche, ottiche e fisiche. Lo zaffiro è altamente resistente contro gli shock termici, le temperature elevate, l'erosione della sabbia e l'acqua. La sua conducibilità termica è inoltre molto buona alle basse temperature.
|
Parametri |
Specificazione | ||
| Unità | Obiettivo | Tolleranza | |
| Materiale | Al2 O3 (>99.995%) di elevata purezza | ||
| Diametro | millimetro | 50,8 | ±0.10 |
| Spessore | μm | 430 | ±10 |
| Orientamento di superficie | C-aereo (0001) | ||
| - Fuori dall'angolo verso l'M.-asse | grado | 0,20 | ±0.10 |
| - Fuori dall'angolo verso l'Un-asse | grado | 0,00 | ±0.10 |
| Orientamento piano | Un-aereo (11-20) | ||
| - Angolo di derivazione piano | grado | 0,0 | ±0.2 |
| Lunghezza piana | millimetro | 16,0 | ±1 |
| R-aereo | R9 | ||
| Rugosità di superficie anteriore (Ra) | nanometro | <0.3 | |
| Rugosità di superficie posteriore | μm | 0.8~1.2μm | |
| Qualità di superficie anteriore | Lo specchio ha lucidato, EPI-pronto | ||
| Bordo del wafer | R tipo | ||
| Ampiezza di smusso | μm | 80-160 | |
| Radiante incluso di angolo fra il bordo piano ed il bordo rotondo | millimetro | R=9 | |
| TTV | μm | ≤5 | |
| LTV (5x5mm) | μm | ≤1.5 | |
| Arco | μm | 0~-5 | |
| Filo di ordito | μm | ≤10 | |
| Segno del laser | Come cliente richiesto | ||
