4" resistività del cristallo del carburo di silicio del grado P 0.015ohm.cm a 0.028ohm.cm

Certificazione
La CINA Shanghai GaNova Electronic Information Co., Ltd. Certificazioni
Sono ora online in chat

4" resistività del cristallo del carburo di silicio del grado P 0.015ohm.cm a 0.028ohm.cm

4" resistività del cristallo del carburo di silicio del grado P 0.015ohm.cm a 0.028ohm.cm
4" resistività del cristallo del carburo di silicio del grado P 0.015ohm.cm a 0.028ohm.cm

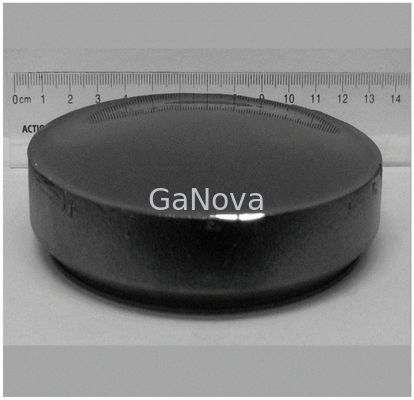

Grande immagine :  4" resistività del cristallo del carburo di silicio del grado P 0.015ohm.cm a 0.028ohm.cm

Dettagli:
Numero di modello: JDZJ01-001-001
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionato in camera bianca in contenitore singolo seme
Tempi di consegna: 3-4 giorni della settimana

4" resistività del cristallo del carburo di silicio del grado P 0.015ohm.cm a 0.028ohm.cm

descrizione
Politipo: 4h Tipo del trasportatore: N-TYPE
resistività: 0.015~0.028ohm.cm Orientamento: 4,0°±0,2°
Orientamento piano primario: {10-10} ±5.0° Lunghezza piatta primaria: 32,5 mm ± 2,0 mm
Evidenziare:

Cristallo di carburo di silicio di grado P

,

carburo di silicio cristallino 0

,

028ohm.Cm

Resistività del cristallo di seme SiC da 4 "grado P 0,015 ~ 0,028ohm. Cm 32,5 mm ± 2,0 mm

SiC Seed Crystal 4" PGrado



Il SiC è un eccellente conduttore termico.Il calore fluirà più facilmente attraverso il SiC rispetto ad altri materiali semiconduttori.Infatti, a temperatura ambiente, il SiC ha una conducibilità termica superiore a qualsiasi metallo.Questa proprietà consente ai dispositivi SiC di funzionare a livelli di potenza estremamente elevati e dissipare comunque le grandi quantità di calore in eccesso generato.



Specifiche del lingotto SiC da 6 pollici
Grado Grado di produzione Grado fittizio
Politipo 4H
Diametro 100,0 mm ± 0,5 mm
Tipo di corriere Tipo N
Resistività 0,015~0,028ohm.cm
Orientamento 4,0°±0,2°
Orientamento piatto primario {10-10}±5,0°
Lunghezza piatta primaria 32,5 mm ± 2,0 mm
Orientamento piatto secondario Si-face: 90°cw.from piatto primario±5°
Lunghezza piatta secondaria 18,0 mm ± 2,0 mm
Crepe sui bordi dovute a luce ad alta intensità ≤1mm in radiale ≤3mm in radiale
Piastre esagonali con luce ad alta intensità Dimensioni<1mm, area cumulativa<1% Area cumulativa <5%
Aree Polytype da luce ad alta intensità Nessuno area ≤5%.
Densità del microtubo È un test distruttivo.In caso di disaccordo, i campioni per il nuovo test del fornitore devono essere forniti dal cliente.

È un test distruttivo.In caso di disaccordo, i campioni per il nuovo test del fornitore devono essere forniti dal cliente.



Chip di bordo ≤1 con lunghezza e larghezza massima 1 mm ≤3 con lunghezza e larghezza massima 3 mm





Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.





FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
