Dettagli:
|
| Dimensioni: | 2 pollici | Resistenza ((300K): | < 350 Ω/□ |
|---|---|---|---|
| Concentrazione di elettroni: | > 1800 cm2/v | Struttura del substrato: | 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR buffer/500-800nmAl(Ga)N/Si(111) substrati |
| Evidenziare: | Wafer epitaxial di 2 pollici,Dispositivo di alimentazione,Wafer epitaxiale a transistor ad alta mobilità elettronica |
||

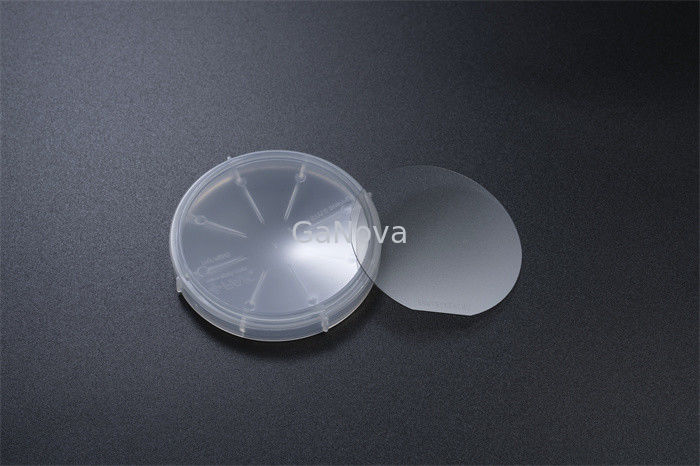

Introduzione al GaN sul wafer Epi HEMT di silicio
Il wafer epitaxiale HEMT a base di nitruro di gallio a base di silicio è un wafer epitaxiale a transistor ad alta mobilità elettronica (HEMT) basato su materiale a base di nitruro di gallio (GaN).La sua struttura comprende principalmente uno strato di barriera AlGaNQuesta struttura consente agli HEMT di nitruro di gallio di avere una elevata mobilità elettronica e velocità elettronica di saturazione,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm.
Caratteristiche strutturali
Heteroconnessione AlGaN/GaN: l'HEMT del nitruro di gallio si basa sull'eteroconnessione AlGaN/GaN, che forma un canale di gas elettronico bidimensionale (2DEG) ad alta mobilità elettronica attraverso l'eteroconnessione.
Tipo di esaurimento e tipo di potenziamento: i wafer epitaxiali HEMT al nitruro di gallio sono suddivisi in tipo di esaurimento (modo D) e tipo di potenziamento (modo E).Il tipo esaurito è lo stato naturale dei dispositivi di alimentazione GaN, mentre il tipo migliorato richiede processi speciali per ottenere.
Processo di crescita epiteliale: la crescita epiteliale comprende lo strato di nucleazione di AlN, lo strato tampone di rilassamento dello stress, lo strato di canale GaN, lo strato di barriera di AlGaN e lo strato di copertura di GaN.
processo di produzione
Crescita epitaxiale: coltivazione di uno o più strati di film sottili di nitruro di gallio su un substrato di silicio per formare wafer epitaxiali di alta qualità.
Strato di passivazione e copertura: lo strato di passivazione del SiN e lo strato di copertura del u-GaN sono solitamente utilizzati su wafer epitaxiali al nitruro di gallio per migliorare la qualità della superficie e proteggere i wafer epitaxiali.
area di applicazione
Applicazioni ad alta frequenza: a causa dell'elevata mobilità degli elettroni e della velocità degli elettroni di saturazione dei materiali al nitruro di gallio,Gli HEMT al nitruro di gallio sono adatti per applicazioni ad alta frequenza come la comunicazione 5G, radar e comunicazioni satellitari.
Applicazioni ad alta potenza: gli HEMT al nitruro di gallio hanno buone prestazioni in applicazioni ad alta tensione e alta potenza, adatte a settori come veicoli elettrici, inverter solari e alimentatori industriali.
Specifiche del prodotto
| Epi-wafer con GaN sul silicio HEMT | ||||||
|
Articolo Sottostati di Si (Si) |
Al ((Ga) N | Riserva di risparmio | GaN_Channel | AlGaN_barriera | GaN_cap | |
| Dimensioni | 2 pollici/4 pollici/6 pollici | |||||
| Spessore | 500-800 nm | 3000 nm | 150 nm | 18-25 nm | 2 nm | |
| Composizione | Al% | / | / | / | 20-23 | / |
| In % | / | / | / | / | / | |
| Doping | [Si] | / | / | / | / | / |
| [Mg] | / | / | / | / | / | |
| Resistenza ((300K) | < 350 Ω/□ | |||||
| Concentrazione di elettroni | > 9,0E12 cm-2 | |||||
| Mobilità | > 1800 cm2/v | |||||
| Struttura del substrato | 2nmGaN_cap/18-25nmAlGaN_barrier/150nmGaN_Channel/3000nmHR buffer/500-800nmAl(Ga)N/Si(111) substrati | |||||
| Pacco | Confezionato in ambiente di stanza pulita di classe 100, in contenitori da 25 PCS, in atmosfera di azoto | |||||
