Dettagli:
|
| Dimensioni: | 2 pollici | IQE: | non conosciuto |
|---|---|---|---|
| perdita interna: | sconosciuto | Laser del d'onde di Longueur: | 405-420 nm |
| Tempo di vita 10 secondi@CW, >10 ore@modalità pulsante: | 10 secondi@CW, >10 ore@modalità pulsante | ||
| Evidenziare: | Wafer epitaxiale da 2 pollici,Wafer epi da 2 pollici,Wafer epi sic da 2 pollici |
||
Introduzione al GaN sul wafer Epi HEMT di silicio
Il wafer epitaxiale HEMT a base di nitruro di gallio a base di silicio è un wafer epitaxiale a transistor ad alta mobilità elettronica (HEMT) basato su materiale a base di nitruro di gallio (GaN).La sua struttura comprende principalmente uno strato di barriera AlGaNQuesta struttura consente agli HEMT di nitruro di gallio di avere una elevata mobilità elettronica e velocità elettronica di saturazione,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm.
Caratteristiche strutturali
Heteroconnessione AlGaN/GaN: l'HEMT del nitruro di gallio si basa sull'eteroconnessione AlGaN/GaN, che forma un canale di gas elettronico bidimensionale (2DEG) ad alta mobilità elettronica attraverso l'eteroconnessione.
Tipo di esaurimento e tipo di potenziamento: i wafer epitaxiali HEMT al nitruro di gallio sono suddivisi in tipo di esaurimento (modo D) e tipo di potenziamento (modo E).Il tipo esaurito è lo stato naturale dei dispositivi di alimentazione GaN, mentre il tipo migliorato richiede processi speciali per ottenere.
Processo di crescita epiteliale: la crescita epiteliale comprende lo strato di nucleazione di AlN, lo strato tampone di rilassamento dello stress, lo strato di canale GaN, lo strato di barriera di AlGaN e lo strato di copertura di GaN.
processo di produzione
Crescita epitaxiale: coltivazione di uno o più strati di film sottili di nitruro di gallio su un substrato di silicio per formare wafer epitaxiali di alta qualità.
Strato di passivazione e copertura: lo strato di passivazione del SiN e lo strato di copertura del u-GaN sono solitamente utilizzati su wafer epitaxiali al nitruro di gallio per migliorare la qualità della superficie e proteggere i wafer epitaxiali.
area di applicazione
Applicazioni ad alta frequenza: a causa dell'elevata mobilità degli elettroni e della velocità degli elettroni di saturazione dei materiali al nitruro di gallio,Gli HEMT al nitruro di gallio sono adatti per applicazioni ad alta frequenza come la comunicazione 5G, radar e comunicazioni satellitari.
Applicazioni ad alta potenza: gli HEMT al nitruro di gallio hanno buone prestazioni in applicazioni ad alta tensione e alta potenza, adatte a settori come veicoli elettrici, inverter solari e alimentatori industriali.
Specifiche del prodotto

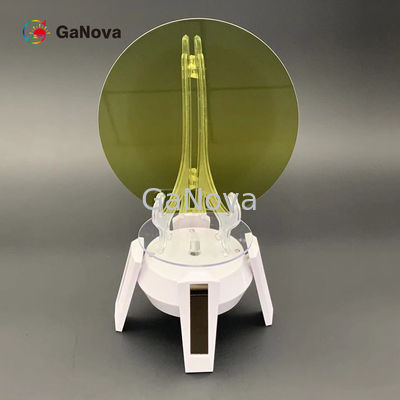

| Un laser violetto GaN da 2 pollici sul silicio. | ||||||||||
|
Articolo Sottostati di Si (Si) |
nGaN | AlGaN | InGaN | MQW | InGaN | AlGaN | pGaN | Strato di contatto | ||
| InGaN-QW | GaN-QB | |||||||||
| Dimensioni | 2 pollici | |||||||||
| Spessore | 1000-1050 nm | 1000-1020 nm | 70-150 nm | ~ 2,5 nm | ~ 15 nm | 70-150 nm | 200-500 nm | / | 10 nm | |
| Composizione | Al% | / | 3-10 | / | / | / | / | 3-10 | / | / |
| In % | / | / | 2-8 | ~ 10 | / | 2-8 | / | / | / | |
| Doping | [Si] | 5.0E+8 | 2.0E+18 | 3.0E+18 | / | / | / | / | / | / |
| [Mg] | / | / | / | / | / | / | 2.0E+19 | 2.0E+19 | / | |
| IQE | Non si sa | |||||||||
| perdita interna | Non conosciuto | |||||||||
| Laser di lunghezza d'onda | 405-420 nm | |||||||||
| Durata di vita | 10 secondi@CW, >10 ore@modalità pulsante | |||||||||
| Struttura del substrato | 10nmnConnect layer/pGaN/200-500nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1000-1020nmAlGaN/1000-1050nmnGaN/Si(111)substrati | |||||||||
| Potenza ottica massima: | 30 mW@modalità impulsiva | |||||||||

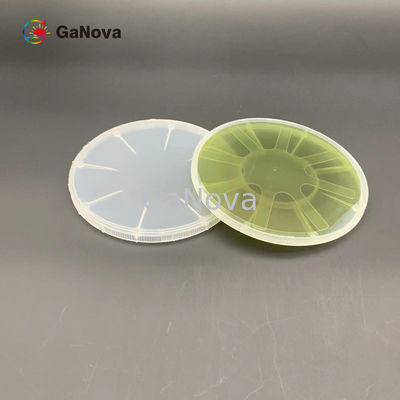

| Pacco | Confezionato in ambiente di stanza pulita di classe 100, in contenitori da 25 PCS, in atmosfera di azoto | |||||||||
Su di noi
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e componenti di vetro ottico personalizzati ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università nazionali ed estere, istituti di ricerca e imprese, forniscono prodotti e servizi personalizzati per i loro progetti di R & S.È la nostra visione di mantenere un buon rapporto di cooperazione con tutti i nostri clienti dalla nostra buona reputazione.
Domande frequenti
D: Lei è una società commerciale o un produttore?
Siamo una fabbrica.
D: Quanto tempo avete per consegnare?
Generalmente sono 3-5 giorni se le merci sono in magazzino.
o 7-10 giorni se le merci non sono in magazzino, dipende dalla quantità.
D: Fornisci dei campioni? Sono gratuiti o extra?
Sì, potremmo offrire il campione gratuitamente, ma non pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
Pagamento <= 5000USD, 100% in anticipo.
Pagatori >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
