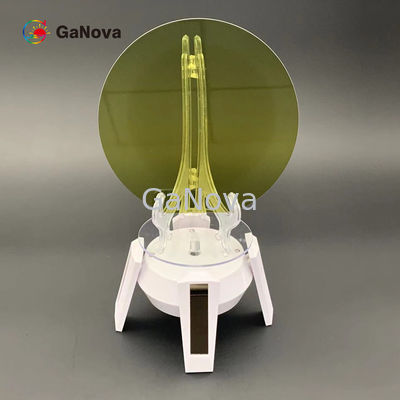

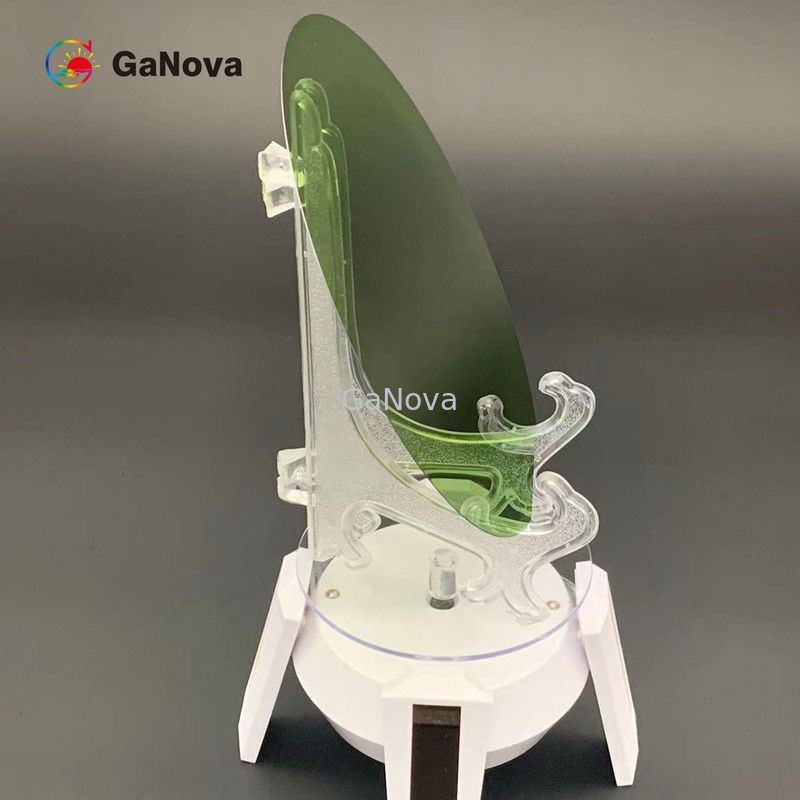

4 pollici di uGaN sul nitruro di gallio di silicio non dopato sul Wafer Epitaxial di silicio

4 pollici di uGaN sul nitruro di gallio di silicio non dopato sul Wafer Epitaxial di silicio
4 pollici di uGaN sul nitruro di gallio di silicio non dopato sul Wafer Epitaxial di silicio 4 pollici di uGaN sul nitruro di gallio di silicio non dopato sul Wafer Epitaxial di silicio

Grande immagine :  4 pollici di uGaN sul nitruro di gallio di silicio non dopato sul Wafer Epitaxial di silicio

Dettagli:
Luogo di origine: Cina
Marca: Ganova
Numero di modello: JDWY03-002-018
Termini di pagamento e spedizione:
Quantità di ordine minimo: 5
Prezzo: 1000
Imballaggi particolari: Imballato nell'ambiente della stanza pulita della classe A 100, in contenitore 25PCS, nell'ambito di
Termini di pagamento: T/T
Capacità di alimentazione: 1000 pezzi al mese

4 pollici di uGaN sul nitruro di gallio di silicio non dopato sul Wafer Epitaxial di silicio

descrizione
Dimensione: 4inch Bicristalline002: < 550 secondi di arco
Bicristalline102: < 550 secondi di arco
Evidenziare:

Wafer epitaxiale da 4 pollici

,

Wafer epi sic da 4 pollici

,

Wafer di 4 pollici di epi sic

IntroduzioneGaN sul wafer Epi a LED verde di silicio
GaN sul wafer Epi del LED verde di silicio sono strutture semiconduttrici formate su materiali di substrato di silicio attraverso la tecnologia di crescita epitassiale per la produzione di diodi emettitori di luce verde (LED).È un materiale intermedio chiave nella fabbricazione di chip LED, e la sua struttura e prestazioni influenzano direttamente l'efficienza luminosa, la lunghezza d'onda e altre caratteristiche del dispositivo LED finale.
area di applicazione
Tecnologia di visualizzazione:Nel campo degli schermi a colori, per la fabbricazione di pixel verdi vengono utilizzati wafer epitaxiali a LED verdi a base di silicio,che insieme ai pixel LED rossi e blu formano l'unità di base del display a coloriLa sua eccellente uniformità della lunghezza d'onda e l'elevata efficienza luminosa possono consentire di ottenere schermi ad alta risoluzione e ad alta saturazione del colore.nella fabbricazione di schermi a LED a picco ridotto e di micro schermi a LED, i wafer epitaxiali a LED verdi a base di silicio svolgono un ruolo importante e possono essere utilizzati per display ad alta definizione all'interno e all'esterno, display di dispositivi di realtà virtuale (VR) /realtà aumentata (AR),e altri scenari.
Campo di illuminazione:Come componente importante delle fonti di illuminazione verde, i wafer epitaxiali LED verdi a base di silicio possono essere utilizzati per la produzione di apparecchi di illuminazione con elevata resa dei colori.combinando con altri LED colorati, la temperatura del colore e le funzioni di regolazione del colore possono essere ottenute per soddisfare le esigenze di illuminazione di diversi scenari, come l'illuminazione domestica, l'illuminazione commerciale, l'illuminazione delle automobili, ecc.
Comunicazione ottica:Nella tecnologia di comunicazione ottica con luce visibile (VLC), il LED verde può essere utilizzato come fonte di emissione del segnale.Le prestazioni di modulazione ad alta velocità e l'elevata efficienza luminosa delle onde epitaxiali a LED verdi a base di silicio favoriscono la comunicazione della luce visibile ad alta velocità ed efficiente, e può essere applicato nella trasmissione di dati ad alta velocità all'interno, nella comunicazione veicolo-veicolo nei sistemi di trasporto intelligenti e in altri scenari.


Specifiche del prodotto



4 pollici di UGaN sul silicio

Articolo

Sottostati di Si (Si)

Al ((Ga) N UGAN
Dimensione 4 pollici
Spessore 800-1000 nm 800-1000 nm
Composizione Al% / /
In % / /
Doping [Si] / /
[Mg] / /
Bicristalline002 < 550 secondi di arco
Bicristalline102 < 550 secondi di arco
Struttura del substrato Sostanze chimiche di cui ai punti 2 e 3 del presente allegato
Roughness superficiale < 0,8 nm in 5 μm*5 μm
Pacco Confezionato in ambiente di stanza pulita di classe 100, in contenitori da 25 PCS, in atmosfera di azoto
















































Su di noi

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e componenti di vetro ottico personalizzati ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università nazionali ed estere, istituti di ricerca e imprese, forniscono prodotti e servizi personalizzati per i loro progetti di R & S.È la nostra visione di mantenere un buon rapporto di cooperazione con tutti i nostri clienti dalla nostra buona reputazione.



4 pollici di uGaN sul nitruro di gallio di silicio non dopato sul Wafer Epitaxial di silicio 04 pollici di uGaN sul nitruro di gallio di silicio non dopato sul Wafer Epitaxial di silicio 1


AQ

D: Lei è una società commerciale o un produttore?
Siamo una fabbrica.
D: Quanto tempo avete per consegnare?
Generalmente sono 3-5 giorni se le merci sono in magazzino.
o 7-10 giorni se le merci non sono in magazzino, dipende dalla quantità.
D: Fornisci dei campioni? Sono gratuiti o extra?
Sì, potremmo offrire il campione gratuitamente, ma non pagare il costo del trasporto.
D: Quali sono i vostri termini di pagamento?
Pagamento <= 5000USD, 100% in anticipo.
Pagatori >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.



Trasportatore

4 pollici di uGaN sul nitruro di gallio di silicio non dopato sul Wafer Epitaxial di silicio 24 pollici di uGaN sul nitruro di gallio di silicio non dopato sul Wafer Epitaxial di silicio 34 pollici di uGaN sul nitruro di gallio di silicio non dopato sul Wafer Epitaxial di silicio 4
