Dettagli:
|
| Diametro: | 5" | Grado: | Principale |
|---|---|---|---|
| Metodo di crescita: | La CZ | Orientamento: | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/dopant: | Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb | Spessore (μm): | 625 |
| Tolleranza di spessore: | ± standard 25μm, ± massimo 5μm di capacità | resistività: | 0.001-100 ohm-cm |
| Di superficie finito: | P/E, P/P, E/E, G/G | TTV (μm): | <10 standard um, Capabilities<5 massimo um |
| Arco/filo di ordito: | <40 standard um, Capabilities<20 massimo um | Particella: | <10> |

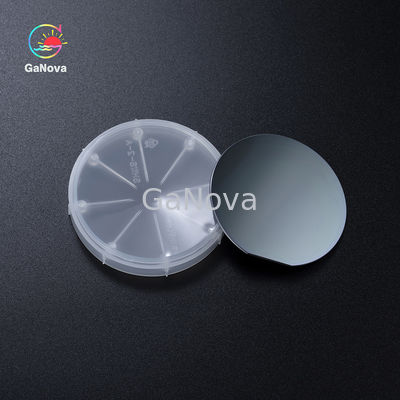

Dispositivi MEMS wafer di silicio da 5 pollici, circuiti integrati, substrati dedicati per dispositivi discreti
Panoramica
Sebbene i cristalli di silicio possano sembrare metallici, non sono interamente metalli.A causa degli "elettroni liberi" che si muovono facilmente tra gli atomi, i metalli sono buoni conduttori di elettricità e l'elettricità è il movimento degli elettroni.Un cristallo di silicio puro, invece, è quasi un isolante;permettendo a pochissima elettricità di attraversarlo.Tuttavia, questo può essere modificato attraverso un processo chiamato doping.
Un wafer di silicio è un materiale essenziale per la produzione di semiconduttori, che si trovano in tutti i tipi di dispositivi elettronici che arricchiscono le nostre vite.Pochi di noi hanno la possibilità di incontrare un vero wafer di silicio nella vita quotidiana.
Specifica
| wafer di silicio | |
|
Diametro
|
2"/3"/4"/5"/6"/8"/12" |
| Grado | Primo |
| Crescita Metodo | CZ |
| Orientamento | <1-0-0>,<1-1-1>,<1-1-0> |
| Tipo/Drogante | Tipo P/Boro,Tipo N/Fos,Tipo N/As, Tipo N/Sb |
| Spessore (μm) |
279/380/525/625/675/725/775 |
| Spessore Tolleranza | Standard ± 25μm, capacità massima ± 5μm |
| Resistività | 0,001-100 ohm-cm |
| Superficie Finito | P/E,P/P,MI/MI,SOL/SOL |
| TTV(μm) | Standard <10 um, capacità massime <5 um |
| Arco/Ordito | Standard <40 um, capacità massime <20 um |
| Particella | <10@0.5um;<10@0.3um;<10@0.2um; |
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
