Dispositivi a 6 pollici della lastra di silicio JDCD06-001-005 MEMS, circuiti integrati, substrati dedicati per i dispositivi discreti

Dispositivi a 6 pollici della lastra di silicio JDCD06-001-005 MEMS, circuiti integrati, substrati dedicati per i dispositivi discreti
Dispositivi a 6 pollici della lastra di silicio JDCD06-001-005 MEMS, circuiti integrati, substrati dedicati per i dispositivi discreti

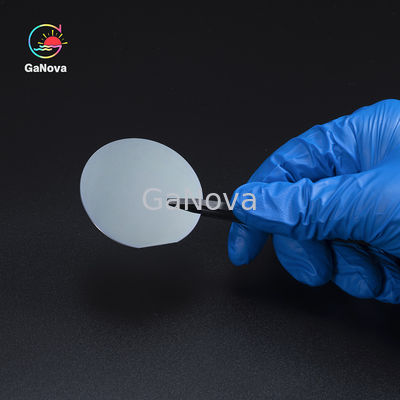

Grande immagine :  Dispositivi a 6 pollici della lastra di silicio JDCD06-001-005 MEMS, circuiti integrati, substrati dedicati per i dispositivi discreti

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD06-001-005
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 50000pcs/month

Dispositivi a 6 pollici della lastra di silicio JDCD06-001-005 MEMS, circuiti integrati, substrati dedicati per i dispositivi discreti

descrizione
Diametro: 6" Grado: Principale
Metodo di crescita: La CZ Orientamento: <1-0-0><1-1-1>,<1-1-0>
Tipo/dopant: Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb Spessore (μm): 675
Tolleranza di spessore: ± standard 25μm, ± massimo 5μm di capacità resistività: 0.001-100 ohm-cm
Di superficie finito: P/E, P/P, E/E, G/G TTV (μm): <10 standard um, Capabilities<5 massimo um
Arco/filo di ordito: <40 standard um, Capabilities<20 massimo um Particella: <10>

dispositivi a 6 pollici della lastra di silicio MEMS, circuiti integrati, substrati dedicati per i dispositivi discreti


Panoramica

Il silicio tipicamente è trovato composto con altri elementi. Gli elementi del silicio possono legare gli atomi strettamente e nelle disposizioni complesse. L'abbondanza di silicio lo rende economico e facile acquistare. Ciò è la più grande ragione per la quale il silicio è il materiale più ampiamente usato a semiconduttore.

Specificazione

lastra di silicio

Diametro

2"/3"/4"/5"/6"/8"/12"
Grado Principale
Metodo di crescita La CZ
Orientamento <1-0-0><1-1-1>,<1-1-0>
Tipo/dopant Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb
Spessore (μm) 279/380/525/625/675/725/775
Tolleranza di spessore ± standard 25μm, ± massimo 5μm di Capabilit/SIC
Resistività 0.001-100 ohm-cm
Di superficie finito P/E, P/P, E/E, G/G
TTV (μm) Norma <10 um="">
Arco/filo di ordito Norma <40 um="">
Particella <10>

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
