JDWY01-001-004 film spesso a 2 pollici (2,3) um AIN sul wafer dello zaffiro, DSP, XRD FWHM (di 002) ≤100arcsec (102) ≤550arcsec

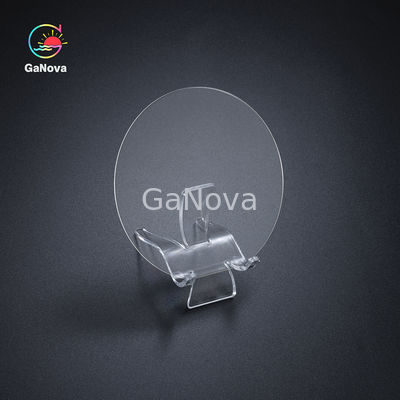

Grande immagine : JDWY01-001-004 film spesso a 2 pollici (2,3) um AIN sul wafer dello zaffiro, DSP, XRD FWHM (di 002) ≤100arcsec (102) ≤550arcsec

Dettagli:

Luogo di origine:	Suzhou Cina
Marca:	GaNova
Certificazione:	UKAS/ISO9001:2015
Numero di modello:	JDWY01-001-004

Termini di pagamento e spedizione:

Imballaggi particolari:	Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Termini di pagamento:	T/T

Contatto

JDWY01-001-004 film spesso a 2 pollici (2,3) um AIN sul wafer dello zaffiro, DSP, XRD FWHM (di 002) ≤100arcsec (102) ≤550arcsec

descrizione

Dimensioni:	φ50,8 mm ± 0,1 mm, OF (1-100), faccia Al, bordo di posizionamento 16,0 ± 1,0 mm	Substrato:	Zaffiro (laterali singoli o doppi lucidati)
Orientamento:	Piano C (0001)±1o	Tipo di conduzione:	Semi-isolamento
Zona di esclusione del bordo:	<2 mm	Rugosità di superficie:	Ra
Nome di prodotto:	Wafer del nitruro di alluminio	XRD FWHM di (002):	≤80arcsec, ≤100arcsec, ≤120arcsec, ≤160arcsec
Evidenziare:	DSP AIN su wafer di zaffiro

Film spesso a 2 pollici (2,3) um AIN sul wafer dello zaffiro, DSP, XRD FWHM (002) di disinfezione UV di ≤100arcsec (102) ≤550arcsec, chip del LED

Il nitruro di alluminio è inoltre un isolante elettrico eccellente. Può essere utilizzato nelle pile solari. Ma la sua alta conducibilità termica lo rende potenzialmente pericoloso una volta esposta a luce solare. Di conseguenza, è un buon materiale per elettronica. Mentre non conduce l'elettricità o il calore, è altamente conduttivo. Di conseguenza, il nitruro di alluminio è un materiale eccellente per la fabbricazione dei semiconduttori. È una buona alternativa all'ossido del berillio ed ha simili proprietà di espansione termica ad una lastra di silicio.

Oggetto	AlN-T-C-U-C50
Dimensioni	φ50.8 mm±0.1 millimetro, DI (1-100), Al Face, individuante bordo 16.0± 1,0 millimetri
Substrato	Zaffiro (laterali singoli o doppi lucidati)
Spessore	1~5μm
Orientamento	C-aereo (0001) ±1o
Tipo di conduzione	Semi-isolamento
Qualità cristallina	Spessore	XRD FWHM di (002)	XRD FWHM di (102)
	μm [di 1,2)	≤80arcsec	≤650arcsec
	μm [di 2,3)	≤100arcsec	≤550arcsec
	μm [di 3,4)	≤120arcsec	≤450arcsec
	μm [di 4,5)	≤160arcsec	≤400arcsec
Zona di esclusione del bordo	<2mm>
Rugosità di superficie	Ra<1>
Pacchetto	Vuoto che imballa nell'ambiente della stanza pulita della classe A 10000, in cassette di 25pcs o di singoli contenitori del wafer.

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
