Dettagli:
|
Nome di prodotto: | Substrati diamantati CVD | Resistenza alla frattura (MPa·m1/2): | 1~8 |
---|---|---|---|
Coefficiente di frizione: | 0,1 | Conducibilità termica (300K,Wm·K): | 1000~2000 |
Trasmissione leggera: | 225nm a lontano infrarosso | Larghezza banda proibita (ev): | 5.47 |
Resistività (Ω·cm): | >10¹º | Mobilità elettronica(cm2/V·S): | 4500 |
Evidenziare: | Diamante monocristallino di grado elettronico,10*10mm2*0.3mm Diamante a cristallo singolo |

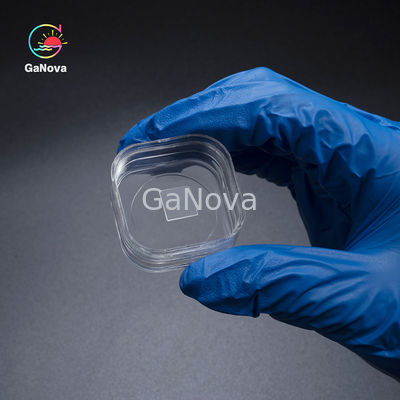

diamante elettronico di monocristallo del grado di 10*10mm2*0.3mm, tenore di N<100ppb>
Panoramica
I wafer monocristallini del diamante permettono agli avanzamenti critici in entrambi la tecnologia di potere di rf usata per le comunicazioni 5G ed i satelliti; così come nell'elettronica di potenza utilizzata in veicoli elettrici.
Il CVD corrisponde «ad applicazione a spruzzo chimica,» il processo di suddivisione del gas naturale come metano negli atomi di carbonio che raccolgono intorno ad un dispositivo d'avviamento del diamante per formare un nuovo diamante. L'elaborazione si presenta in una camera di vuoto in cui i cristalli subiscono il trattamento di pressione e del calore per eliminare la colorazione.
Specificazione
proprietà | Diamante sintetico | |
Densità (g/cm3) | 3,515 | Proprietà intrinseche |
Modulo di Young (Gap) | 1050 |
Proprietà meccanica |
Durezza (Gap) |
cristallo 70~120single 60~100 policristallini |
|
Resistenza alla rottura |
cristallo 2.5-3GPasingle 200-1100MPa policristallino |
|
Durezza di frattura (MPa·m.1/2) | 1~8 | |
Coefficiente di Firction | 0,1 | |
Conducibilità termica (300K, Wm·K) | 1000~2200 | Proprietà termiche |
Coefficiente di espansione termica (×10-6/℃) | 1 (temperatura ambiente) | |
Indice di Rerfractive (590nm) | 2,4 | Proprietà ottiche |
Trasmissione leggera | 225nm ad infrarosso lontano | |
Larghezza di intervallo di banda (ev) | 5,47 | Proprietà elettriche |
Resistività (Ω·cm) | >1010 | |
Mobilità di elettrone (cm2/V·S) | 4500 | |
Mobilità di foro (cm2/V·S) | 3800 | |
Costante dielettrica | 5,5 | Proprietà dielettriche |
Perdite dielettriche | <2×10-4 |
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
