Dettagli:
|
Densità (g/cm3): | 3.515 | Modulo di Young (PGa): | 1050 |
---|---|---|---|
Nome di prodotto: | Substrati diamantati CVD | Resistenza alla frattura (MPa·m1/2): | 1~8 |
Coefficiente di frizione: | 0,1 | Conducibilità termica (300K,Wm·K): | 1000~2000 |
Indice di rifrazione (590nm): | 2,4 | Trasmissione leggera: | 225nm a lontano infrarosso |
Evidenziare: | 10*10mm2*0 |

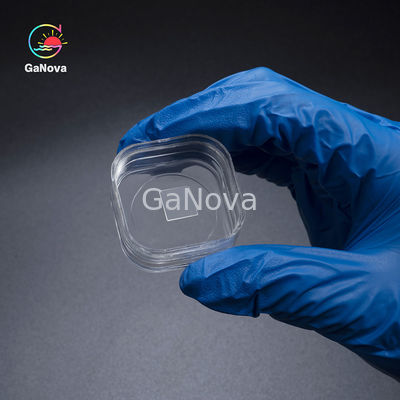

Diamante elettronico di monocristallo del grado di JDCD05-001-006 10*10mm2*0.5mm, tenore di N<100ppb>
Panoramica
Il diamante di CVD lungamente è stato riconosciuto come l'ultimo materiale in un'ampia varietà di applicazioni dovuto le sue qualità estreme.
Per CVD del diamante l'idrogeno attivo svolge un ruolo chiave. È ottenuto dissociando le molecole dell'idrogeno (H2). Così, di che cosa abbiamo bisogno è un gas trattato che consiste pricipalmente da idrogeno (> 90%) e da un'attivazione del gas, per esempio un plasma intenso o un filamento caldo, allo smembramento le molecole dell'idrogeno. L'idrogeno attivo è conosciuto per incidere selettivamente la grafite ed ai legami doppi dello smembramento che convertono così i legami grafitici in legami del diamante.
Specificazione
proprietà | Diamante sintetico | |
Densità (g/cm3) | 3,515 | Proprietà intrinseche |
Modulo di Young (Gap) | 1050 |
Proprietà meccanica |
Durezza (Gap) |
cristallo 70~120single 60~100 policristallini |
|
Resistenza alla rottura |
cristallo 2.5-3GPasingle 200-1100MPa policristallino |
|
Durezza di frattura (MPa·m.1/2) | 1~8 | |
Coefficiente di Firction | 0,1 | |
Conducibilità termica (300K, Wm·K) | 1000~2200 | Proprietà termiche |
Coefficiente di espansione termica (×10-6/℃) | 1 (temperatura ambiente) | |
Indice di Rerfractive (590nm) | 2,4 | Proprietà ottiche |
Trasmissione leggera | 225nm ad infrarosso lontano | |
Larghezza di intervallo di banda (ev) | 5,47 | Proprietà elettriche |
Resistività (Ω·cm) | >1010 | |
Mobilità di elettrone (cm2/V·S) | 4500 | |
Mobilità di foro (cm2/V·S) | 3800 | |
Costante dielettrica | 5,5 | Proprietà dielettriche |
Perdite dielettriche | <2×10-4 |
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
