JDCD05-001-007 Substrati diamantati CVD

JDCD05-001-007 Substrati diamantati CVD
JDCD05-001-007 Substrati diamantati CVD

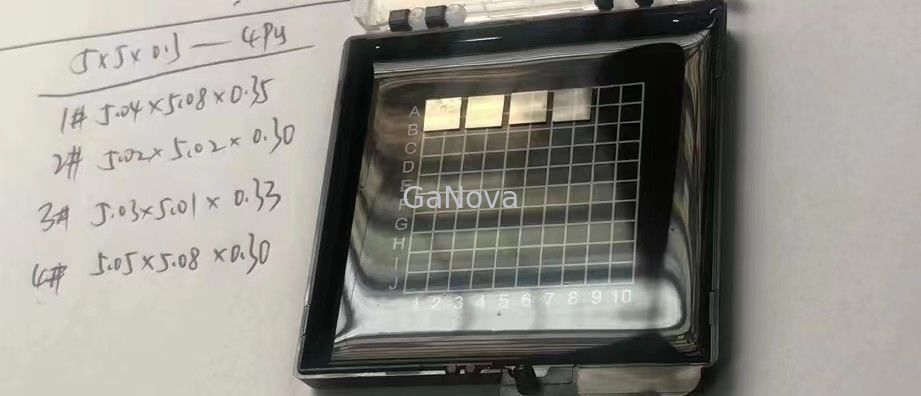

Grande immagine :  JDCD05-001-007 Substrati diamantati CVD

Dettagli:
Marca: GaNova
Numero di modello: JDCD05-001-007
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in camera bianca classe 10000, in cassette da 6pz o contenitori singoli w
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs/month

JDCD05-001-007 Substrati diamantati CVD

descrizione
Densità (g/cm3): 3.515 Modulo di Young (PGa): 1050
Nome di prodotto: Substrati diamantati CVD Indice di rifrazione (590nm): 2,4
Trasmissione leggera: 225nm a lontano infrarosso Larghezza banda proibita (ev): 5.47
Resistività (Ω·cm): >10¹º Mobilità elettronica(cm2/V·S): 4500
Evidenziare:

Substrati diamantati CVD

,

CVD Substrati di diamanti 007

JDCD05-001-007 CVD Diamond Substrates

Panoramica

Il diamante è un materiale unico che presenta spesso le proprietà estreme confrontate ad altri materiali. Scoperto circa 30 anni fa, l'uso di idrogeno nell'applicazione a spruzzo chimica plasma-migliorata (CVD) ha permesso alla crescita ed al rivestimento del diamante nella forma del film sui vari materiali del substrato.

Specificazione

proprietà Diamante sintetico
Densità (g/cm3) 3,515 Proprietà intrinseche
Modulo di Young (Gap) 1050

Proprietà meccanica

Durezza (Gap)

cristallo 70~120single

60~100 policristallini

Resistenza alla rottura

cristallo 2.5-3GPasingle

200-1100MPa policristallino

Durezza di frattura (MPa·m.1/2) 1~8
Coefficiente di Firction 0,1
Conducibilità termica (300K, Wm·K) 1000~2200 Proprietà termiche
Coefficiente di espansione termica (×10-6/℃) 1 (temperatura ambiente)
Indice di Rerfractive (590nm) 2,4 Proprietà ottiche
Trasmissione leggera 225nm ad infrarosso lontano
Larghezza di intervallo di banda (ev) 5,47 Proprietà elettriche
Resistività (Ω·cm) >1010
Mobilità di elettrone (cm2/V·S) 4500
Mobilità di foro (cm2/V·S) 3800
Costante dielettrica 5,5 Proprietà dielettriche
Perdite dielettriche <2×10-4

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
