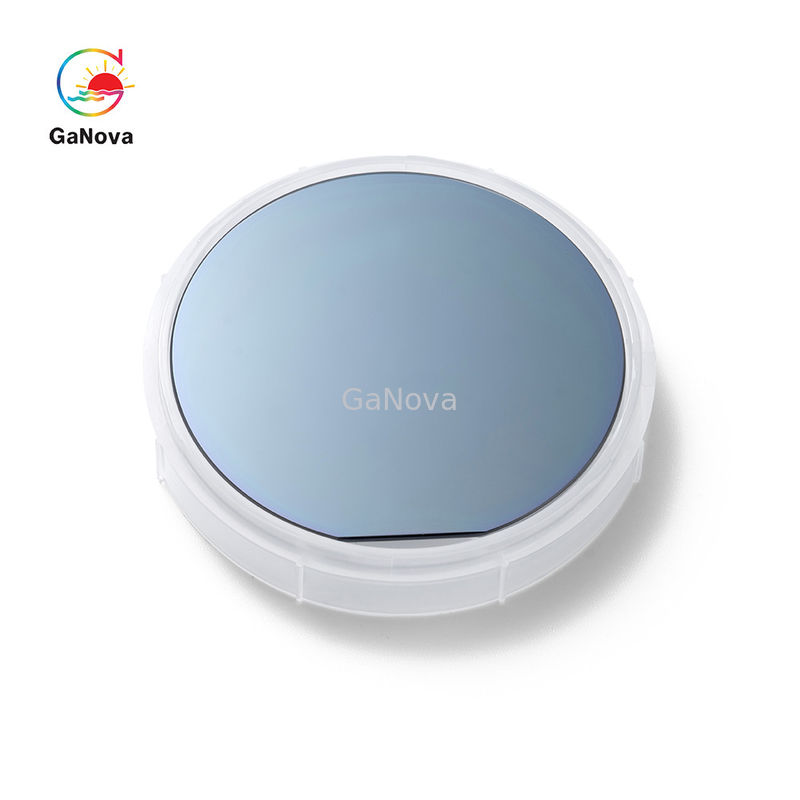

Wafer epitassiale SOI da 4 pollici JDCD07-001-001 per elaborazione MEMS

Wafer epitassiale SOI da 4 pollici JDCD07-001-001 per elaborazione MEMS
JDCD07-001-001 4-Inch SOI Epitaxial Wafer For MEMS Processing
Wafer epitassiale SOI da 4 pollici JDCD07-001-001 per elaborazione MEMS Wafer epitassiale SOI da 4 pollici JDCD07-001-001 per elaborazione MEMS

Grande immagine :  Wafer epitassiale SOI da 4 pollici JDCD07-001-001 per elaborazione MEMS

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD07-001-001
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 50000pcs/month

Wafer epitassiale SOI da 4 pollici JDCD07-001-001 per elaborazione MEMS

descrizione
Diametro: 4" Orientamento: <100>,<111>
Tipo/dopant: Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb Spessore (μm): 300-725
resistività: 0.001-20000 Ohm-cm Di superficie finito: P/P, P/E
Particella: <10>

Wafer epitassiale SOI da 4 pollici per elaborazione MEMS




Panoramica

Sebbene i cristalli di silicio possano sembrare metallici, non sono interamente metalli.A causa degli "elettroni liberi" che si muovono facilmente tra gli atomi, i metalli sono buoni conduttori di elettricità e l'elettricità è il movimento degli elettroni.Un cristallo di silicio puro, invece, è quasi un isolante;permettendo a pochissima elettricità di attraversarlo.Tuttavia, questo può essere modificato attraverso un processo chiamato doping.





Specifica



COSÌ IO
Diametro 4'' 5'' 6'' 7''





Livello dispositivo

Drogante Boro, Phos, Arsenico, Antimonio, Non drogato
Orientamento <100>,<111>
Tipo SIMOX, BESOI, Simbond, Taglio intelligente
Resistività 0,001-20000 Ohm-cm
Spessore (um) 0,2-150
L'uniformità <5%
Strato SCATOLA Spessore (um) 0,4-3
Uniformità <2,5%





Substrato

Orientamento <100>, <111>
Tipo/Drogante Tipo P/Boro, Tipo N/Fos, Tipo N/As, Tipo N/Sb
Spessore (um) 300-725
Resistività 0,001-20000 Ohm-cm
Superficie finita P/P, P/E
Particella <10@.0.3um



Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.





FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
