Elaborazione a 6 pollici di JDCD07-001-003 SOI Epitaxial Wafer For MEMS

Elaborazione a 6 pollici di JDCD07-001-003 SOI Epitaxial Wafer For MEMS
Elaborazione a 6 pollici di JDCD07-001-003 SOI Epitaxial Wafer For MEMS

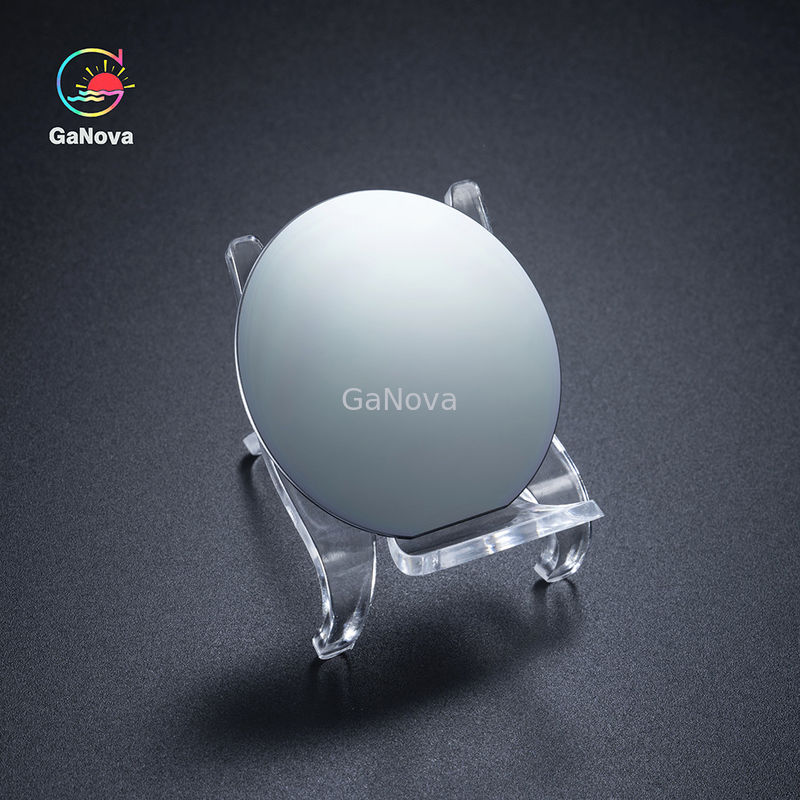

Grande immagine :  Elaborazione a 6 pollici di JDCD07-001-003 SOI Epitaxial Wafer For MEMS

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD07-001-003
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 50000pcs/month

Elaborazione a 6 pollici di JDCD07-001-003 SOI Epitaxial Wafer For MEMS

descrizione
Orientamento: <100>,<111> Tipo/dopant: Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb
Spessore (μm): 300-725 resistività: 0.001-20000 Ohm-cm
Di superficie finito: P/P, P/E Particella: <10>
Evidenziare:

MEMS Elaborazione del wafer epitassiale SOI

wafer epitassiale a 6 pollici di SOI per l'elaborazione di MEMS


Panoramica

Nell'elettronica, le lastre di silicio (anche conosciute come i substrati) sono fette sottili di silicio cristallino altamente puro (c-si), utilizzate nella produzione dell'integrato di - circuiti - un composto di parecchi componenti elettronici. Le lastre di silicio fanno una parte importante nell'industria a semiconduttore mentre trovano la loro applicazione in elettronica e dispositivi micromeccanici.

Specificazione

SOI
Diametro 4' “ 5' “ 6' “ 7' “

Strato del dispositivo

Dopant Boro, Phos, arsenico, antimonio, Undoped
Orientamento <100>,<111>
Tipo SIMOX, BESOI, Simbond, Smart tagliato
Resistività 0.001-20000 Ohm-cm
Spessore (um) 0.2-150
L'uniformità <5>
Strato della SCATOLA Spessore (um) 0.4-3
Uniformità <2>

Substrato

Orientamento <100>, <111>
Tipo/dopant Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb
Spessore (um) 300-725
Resistività 0.001-20000 Ohm-cm
Di superficie finito P/P, P/E
Particella <10>

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
