JDCD07-001-004 Wafer epitaxiale SOI da 7 pollici per la lavorazione MEMS

JDCD07-001-004 Wafer epitaxiale SOI da 7 pollici per la lavorazione MEMS
JDCD07-001-004 7 Inch SOI Epitaxial Wafer For MEMS Processing
JDCD07-001-004 Wafer epitaxiale SOI da 7 pollici per la lavorazione MEMS JDCD07-001-004 Wafer epitaxiale SOI da 7 pollici per la lavorazione MEMS

Grande immagine :  JDCD07-001-004 Wafer epitaxiale SOI da 7 pollici per la lavorazione MEMS

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD07-001-004
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 50000pcs/month
Contatto

JDCD07-001-004 Wafer epitaxiale SOI da 7 pollici per la lavorazione MEMS

descrizione
Diametro: 7" Orientamento: <100>,<111>
Tipo/dopant: Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb Spessore (μm): 300-725
resistività: 0.001-20000 Ohm-cm Di superficie finito: P/P, P/E
Particella: <10>
Evidenziare:

Wafer epitaxial da 7 pollici

,

MEMS Elaborazione del wafer epitassiale SOI

,

Wafer epitaxiale SOI

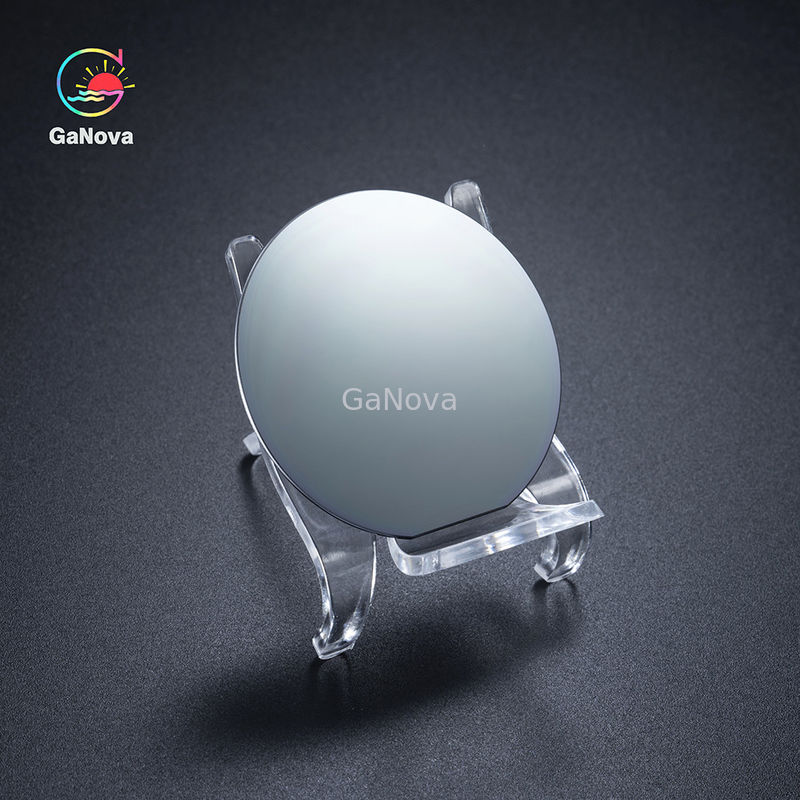

Wafer epitassiale SOI da 7 pollici per elaborazione MEMS




Panoramica
Un wafer di silicio è un materiale essenziale per la produzione di semiconduttori, che si trovano in tutti i tipi di dispositivi elettronici che arricchiscono le nostre vite.Pochi di noi hanno la possibilità di incontrare un vero wafer di silicio nella vita quotidiana.
Un wafer di silicio è una sottile fetta di cristallo semiconduttore, come un materiale costituito da cristallo di silicio, di forma circolare.




Specifica



COSÌ IO
Diametro 4'' 5'' 6'' 7''





Livello dispositivo

 Drogante Boro, Phos, Arsenico, Antimonio, Non drogato
Orientamento <100>,<111>
Tipo SIMOX, BESOI, Simbond, Taglio intelligente
Resistività 0,001-20000 Ohm-cm
Spessore (um) 0,2-150
L'uniformità <5%
Strato SCATOLA Spessore (um) 0,4-3
Uniformità <2,5%





Substrato

 Orientamento <100>, <111>
Tipo/Drogante Tipo P/Boro, Tipo N/Fos, Tipo N/As, Tipo N/Sb
Spessore (um) 300-725
Resistività 0,001-20000 Ohm-cm
Superficie finita P/P, P/E
Particella <10@.0.3um



Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.





FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
