Dettagli:
|
| Nome di prodotto: | AlN monocristallo | Rugosità: | Faccia Al: ≤0,5 nm Faccia N (posteriore): ≤1,2 μm |
|---|---|---|---|
| Aspetto: | Bordo di posizionamento del nastro circolare | TUA: | ≥90% |
| Orientamento del bordo di posizionamento principale: | {10-10} ±5.0° | TTV (μm): | ≤30 |
| Evidenziare: | wafer dello zaffiro di monocristallo 1inch,wafer lucidati 400um dello zaffiro,Wafer dello zaffiro di monocristallo di AlN |
||

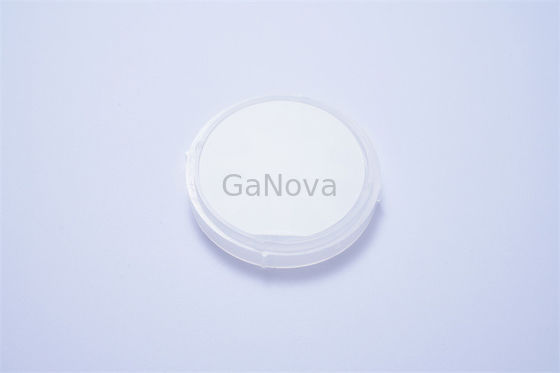

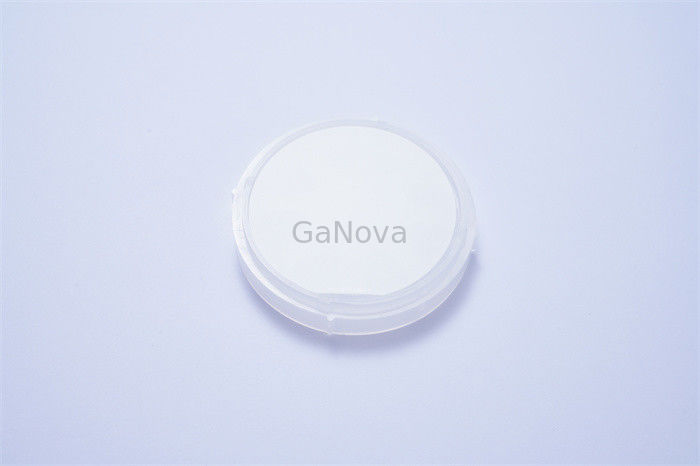

Grado di monocristallo 400±50μm S/P/R di JDCD02-001-003 1inch AlN
Che cosa è nitruro di alluminio? Il nitruro di alluminio (AlN) è un materiale eccellente da usare se l'alta conducibilità termica e le proprietà elettriche dell'isolamento sono richieste; rendendogli un materiale ideale per uso nella gestione termica e nelle applicazioni elettriche.
| substrato di monocristallo del nitruro di alluminio 1inch | |||
| Crystal Specifications | Valore del parametro | ||
| Diametro (millimetri) | 25.4±0.5 | ||
| Spessore (μm) | 400±50 | ||
| Crystal Form | 2H | ||
| Polytype | {0001} ±0.5° | ||
| Lucidatura di superficie | Superficie di alluminio: lucidatura chimica (la lucidatura doppia può essere personalizzata) | ||
| Rugosità |
Fronte di Al: ≤0.5nm Fronte di N (posteriore): ≤1.2μm |
||
| aspetto | Cinghia circolare che posiziona bordo | ||
| Qualità | Grado di S (eccellente) | Grado di P (Prouduction) | Grado della R (ricerca) |
| Mezzo width@ di altezza di HRXRD {0002} (minuto secondo) | ≤150 | ≤300 | ≤500 |
| Mezzo width@ di altezza di HRXRD {10-12} (minuto secondo) | ≤100 | ≤200 | ≤400 |
| assorbimento coefficient@265nm (cm-1) | ≤50 | ≤70 | ≤100 |
| Esclusione del bordo (millimetri) | 1 | 1 | 1 |
| Rientranze | / | / | / |
| Chip | / | / | ≤3 ≤1.0mm cumulativo |
| TUA | ≥90% | ||
| Orientamento di posizionamento principale del bordo | {10-10} ±5.0° | ||
| Orientamento di superficie di posizionamento secondaria |
Fronte di Al: Giri in senso orario in direzione del edge90°±5° di posizionamento principale Fronte di N: Giri in senso antiorario in direzione del edge90°±5° di posizionamento principale |
||
| TTV (μm) | ≤30 | ||
| Filo di ordito (μm) | ≤30 | ||
| Arco (μm) | ≤30 | ||
| Crepe | No, occhio nudo, forte luce | ||
| Contaminazione | No, occhio nudo, radiazione | ||
| Codifica del laser | Il fronte di N, parallelizza al bordo di posizionamento principale | ||
| Pacchetto | Contenitore monolitico di wafer | ||
