Dettagli:
|
| Nome di prodotto: | Wafer del nitruro di alluminio | Diametro: | 25,4 ± 0,5 mm |
|---|---|---|---|
| Spessore: | 400±50μm | Crystal Form: | 2H |
| Polytype: | {0001}±0,5° | TUA: | ≥90% |
| Evidenziare: | Wafer di nitruro di alluminio da 1 pollice,cristallo singolo AlN 400um,wafer di nitruro di alluminio grado S |
||

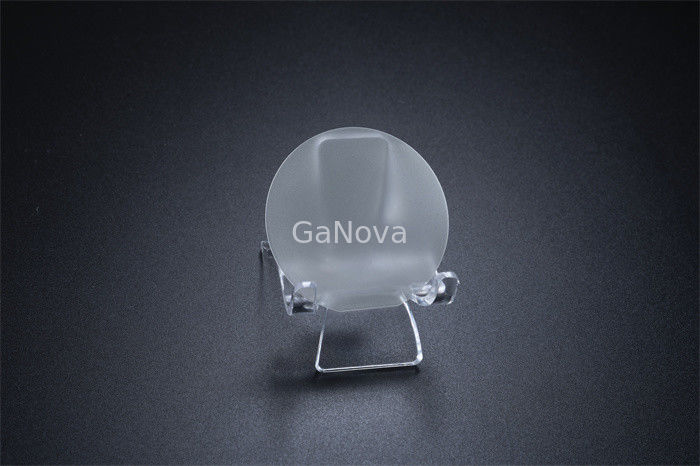

JDCD02-001-001 Cristallo singolo AlN da 1 pollice grado S/P/R 400±50μm
Il substrato AlN è uno dei substrati ceramici più popolari che ha un'eccellente resistenza al calore, elevata resistenza meccanica, resistenza all'abrasione e piccola perdita dielettrica.La superficie del substrato AlN è abbastanza liscia e con bassa porosità.Il nitruro di alluminio ha una conduttività termica più elevata rispetto al substrato di allumina, è circa da 7 a 8 volte più alto.Il substrato AlN è un eccellente materiale per pacchetti elettronici.
| Substrato monocristallino in nitruro di alluminio da 1 pollice | |||
| Specifiche di cristallo | Valore del parametro | ||
| Diametro (mm) | 25,4±0,5 | ||
| Spessore (μm) | 400±50 | ||
| Forma di cristallo | 2H | ||
| Politipo | {0001}±0,5° | ||
| Lucidatura superficiale | Superficie in alluminio: lucidatura chimica (la doppia lucidatura può essere personalizzata) | ||
| Rugosità |
Al faccia: ≤0.5nm N faccia (posteriore): ≤1.2μm |
||
| aspetto | Bordo di posizionamento del nastro circolare | ||
| Grado di qualità | Grado S (Super) | Grado P (produzione) | Grado R (Ricerca) |
| HRXRD Larghezza mezza altezza@{0002}(arcosec) | ≤150 | ≤300 | ≤500 |
| HRXRD Larghezza mezza altezza@{10-12}(arcosec) | ≤100 | ≤200 | ≤400 |
| coefficiente di assorbimento@265nm(cm-1) | ≤50 | ≤70 | ≤100 |
| Esclusione bordo(mm) | 1 | 1 | 1 |
| Rientri | / | / | / |
| Patatine fritte | / | / | ≤3 Cumulativo ≤1.0mm |
| TUA | ≥90% | ||
| Orientamento del bordo di posizionamento principale | {10-10}±5,0° | ||
| Orientamento della superficie di posizionamento secondaria |
Faccia Al: ruotare in senso orario nella direzione del bordo di posizionamento principale di 90°±5° Faccia N: ruotare in senso antiorario nella direzione del bordo di posizionamento principale di 90°±5° |
||
| TTV(μm) | ≤30 | ||
| Deformazione (μm) | ≤30 | ||
| Arco (μm) | ≤30 | ||
| Crepe | No, occhio nudo, luce forte | ||
| Contaminazione | No, occhio nudo, radiazioni | ||
| Codifica laser | Faccia N, parallela al bordo di posizionamento principale | ||
| Pacchetto | Scatola per wafer monolitica | ||
Chi siamo
Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.
FAQ
D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
