Dettagli:
|
| Diametro: | 2" | Grado: | Principale |
|---|---|---|---|
| Metodo di crescita: | La CZ | Orientamento: | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/dopant: | Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb | Spessore (μm): | 279 |
| Tolleranza di spessore: | ± standard 25μm, ± massimo 5μm di capacità | resistività: | 0.001-100 ohm-cm |
| Di superficie finito: | P/E, P/P, E/E, G/G | TTV (μm): | <10μm standard, Capabilities<5μm massimo |
| Arco/filo di ordito: | <40μm standard, Capabilities<20μm massimo | Particella: | <10> |
| Evidenziare: | 5" wafer di si,tipo substrato di silicio 4" di p,6" wafer di si |
||

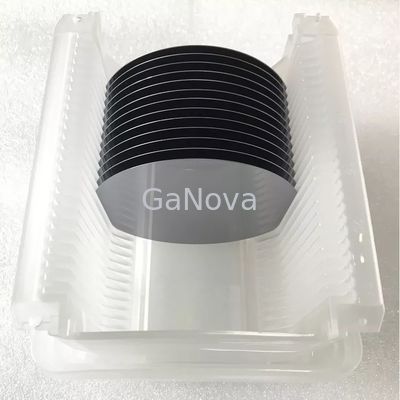

2"/3"/4"/5"/6"/8"/12" tipo della lastra di silicio P/boro, tipo di N/Phos, N Type/As, N Type/Sb
dispositivi a 2 pollici della lastra di silicio MEMS, circuiti integrati, substrati dedicati per i dispositivi discreti
Panoramica
La lastra di silicio può essere n tipa o p tipa per l'anodizzazione. In primo luogo, le lastre di silicio sono pulite dai vari solventi dell'alcool in un pulitore ultrasonico per ottenere il silicio poroso puro. I solventi usati sono solitamente acetone, isopropanolo e l'acqua deionizzata.
I ricercatori vogliono solitamente rimuovere lo strato indigeno dell'ossido prima dell'anodizzazione di silicio. L'HF diluita può essere usata per rimuovere uno strato indigeno dell'ossido che si forma naturalmente sulla superficie alla temperatura ambiente dopo la fabbricazione.
Specificazione
| lastra di silicio | |
|
Diametro
|
2"/3"/4"/5"/6"/8"/12" |
| Grado | Principale |
| Metodo di crescita | La CZ |
| Orientamento | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/dopant | Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb |
| Spessore (μm) | 279/380/525/625/675/725/775 |
| Tolleranza di spessore | ± standard 25μm, ± massimo 5μm di Capabilit/SIC |
| Resistività | 0.001-100 ohm-cm |
| Di superficie finito | P/E, P/P, E/E, G/G |
| TTV (μm) | Norma <10> |
| Arco/filo di ordito | Norma <40> |
| Particella | <10> |
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
