wafer Undoped 0.4E18 di GaAs Epi dei substrati di 2inch GaAs a 1E18

wafer Undoped 0.4E18 di GaAs Epi dei substrati di 2inch GaAs a 1E18
wafer Undoped 0.4E18 di GaAs Epi dei substrati di 2inch GaAs a 1E18

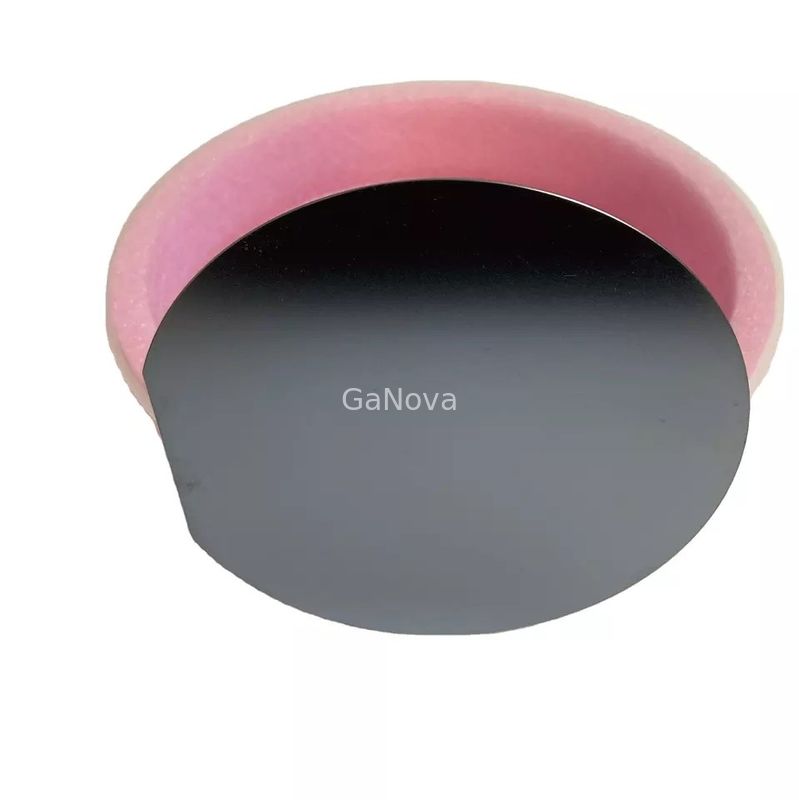

Grande immagine :  wafer Undoped 0.4E18 di GaAs Epi dei substrati di 2inch GaAs a 1E18

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD10-001-002
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 10000pcs/Month

wafer Undoped 0.4E18 di GaAs Epi dei substrati di 2inch GaAs a 1E18

descrizione
Tipo di comportamento: S-C-N Drogante: GaAs-Si
Angolo di orientamento: DI Orientamento: EJ[0-1-1]±0.5°
DI Lunghezza (mm): 17±1 SE Orientamento: EJ[0-11]±0.5°
Evidenziare:

Wafer Undoped di GaAs Epi

,

substrati 1E18 di gaas

,

Wafer 0.4E18 di GaAs Epi

wafer Undoped 0.4E18~1E18 di GaAs-si (di 100) substrati di 2inch GaAs

Panoramica

I dispositivi di rf prodotti con i substrati di GaAs sono comunemente usati nelle applicazioni di comunicazione senza fili, compreso le reti wireless (WLAN), la comunicazione su mezzi mobili, le stazioni base 4G/5G, le telecomunicazioni via satellite e le comunicazioni di WiFi.

Wafer di GaAs-si

Metodo di crescita

VGF
Tipo di comportamento S-C-N
Dopant GaAs-si
Orientamento (100) 15°±0.5° fuori da TowardA<111>
Angolo di orientamento
Dell'orientamento EJ [0-1-1] ±0.5°
Della lunghezza (millimetri) 17±1
SE orientamento EJ [0-11] ±0.5°
SE lunghezza (millimetri) 7±1
Diametro (millimetri) 50.8±0.2
Cc (/c.c.) 0.4E18~1E18
Resistività (ohm.cm) N/A
Mobilità (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Spessore (um) 350±20
TTV (um) <10>
TTR (um) <10>
Pieghi (um) <15>
Deformi (um) <15>
Superficie Side1: Side2 lucidato: Inciso
Imballaggio Cassetta o singolo

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
