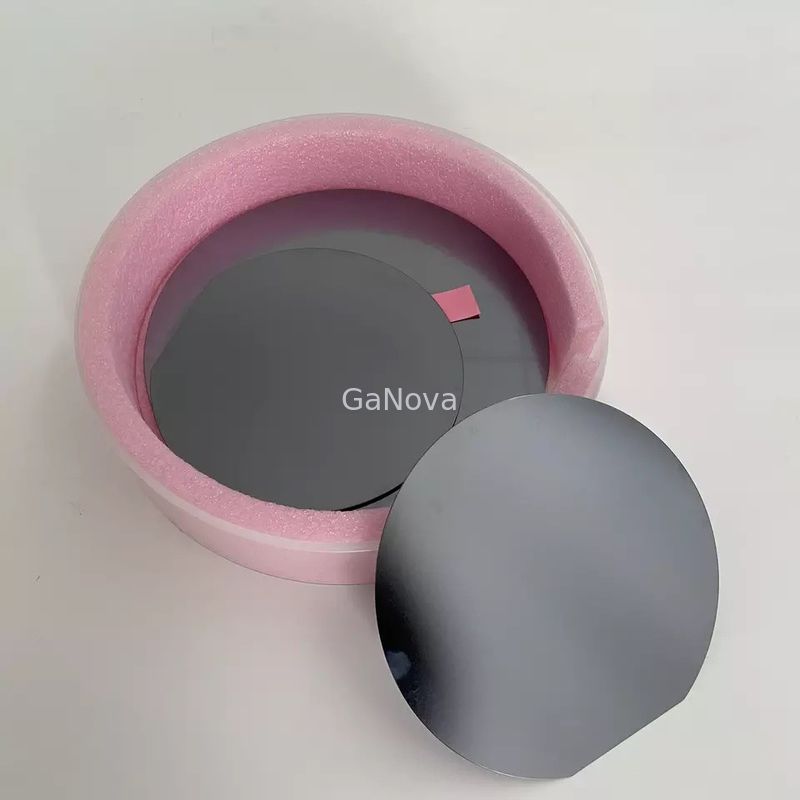

51mm 2inch GaAs Wafer Substrati non drogati 7mm IF Lunghezza

51mm 2inch GaAs Wafer Substrati non drogati 7mm IF Lunghezza
51mm 2inch GaAs Wafer Substrati non drogati 7mm IF Lunghezza

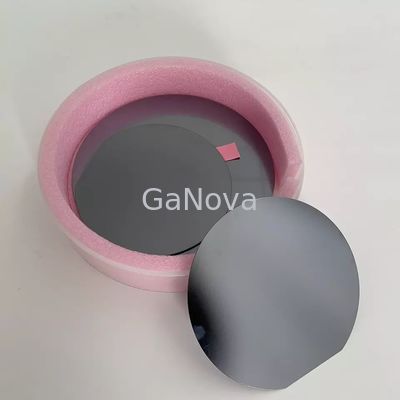

Grande immagine :  51mm 2inch GaAs Wafer Substrati non drogati 7mm IF Lunghezza

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD10-001-002
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 10000pcs/Month

51mm 2inch GaAs Wafer Substrati non drogati 7mm IF Lunghezza

descrizione
Metodo di crescita: VGF Tipo di comportamento: S-C-N
Nome di prodotto: Wafer GaAs-Si DI Orientamento: EJ[0-1-1]±0.5°
DI Lunghezza (mm): 17±1 SE Orientamento: EJ[0-11]±0.5°
Evidenziare:

Wafer gaas da 2 pollici

,

substrato di arseniuro di gallio 7 mm

,

wafer gaas da 51 mm

50,8 ± 0,2 mm 2 pollici GaAs (100) substrati non drogati 7 ± 1 mm IF lunghezza





Panoramica

Con lo sviluppo di mini-LED e micro-LED, i LED a luce rossa prodotti con substrati GaAs sono sempre più utilizzati per schermi di visualizzazione e in AR/VR.
L'efficienza di conversione di un pannello a celle solari ad alta efficienza basato su GaAs arriva fino al 40%.Attualmente, tali pannelli a celle solari sono ampiamente utilizzati nei veicoli aerei senza equipaggio e nelle applicazioni automobilistiche solari.



Wafer GaAs-Si

Metodo di crescita

VGF
Tipo di comportamento SCN
Drogante GaAs-Si
Orientamento (100)15°±0.5° Off Verso<111>A
Angolo di orientamento
DI Orientamento EJ[0-1-1]±0.5°
DI Lunghezza (mm) 17±1
SE Orientamento EJ[0-11]±0.5°
SE Lunghezza (mm) 7±1
Diametro (mm) 50,8±0,2
CC(/cc) 0.4E18~1E18
Resistività (ohm.cm) N / A
Mobilità (cm2/vs) ≥1000
DEP(/cm2) ≤5000
Spessore (um) 350±20
TTV(ehm) <10
TTR(um) <10
Arco (ehm) <15
Deformazione(um) <15
Superficie Lato 1: Lucido Lato 2: Inciso
Confezione Cassetta o singolo





Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.



FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
