Dopant Undoped di si dei substrati 2inch GaAs di VGF GaAs

Dopant Undoped di si dei substrati 2inch GaAs di VGF GaAs
Dopant Undoped di si dei substrati 2inch GaAs di VGF GaAs

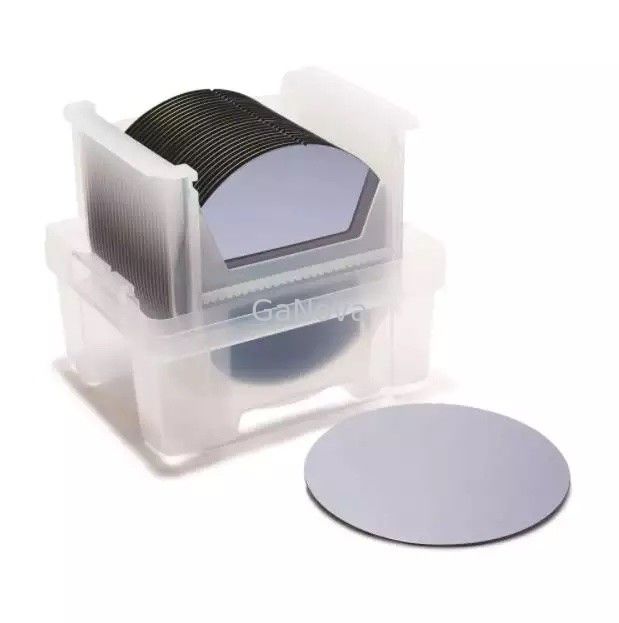

Grande immagine :  Dopant Undoped di si dei substrati 2inch GaAs di VGF GaAs

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD10-001-002
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 10000pcs/Month

Dopant Undoped di si dei substrati 2inch GaAs di VGF GaAs

descrizione
Nome di prodotto: GaAs (100) substrati non drogati Metodo di crescita: VGF
Tipo di comportamento: S-C-N Drogante: GaAs-Si
DI Orientamento: EJ[0-1-1]±0.5° SE Orientamento: EJ[0-11]±0.5°
Evidenziare:

Substrati Undoped di VGF

,

Substrati S-C-N di GaAs

,

Substrati Undoped di GaAs

100) substrati Undoped di 2inch GaAs ((100) 15°±0.5° fuori da TowardA<111>

100) substrati Undoped di 2inch GaAs (

Panoramica

Il GaAs è un materiale a semiconduttore con le caratteristiche di prestazione eccellenti compreso l'intervallo di banda diretto, l'alta mobilità di elettrone, l'efficienza di conversione a basso rumore e ed alta ad alta frequenza.

Wafer di GaAs-si

Metodo di crescita

VGF
Tipo di comportamento S-C-N
Dopant GaAs-si
Orientamento (100) 15°±0.5° fuori da TowardA<111>
Angolo di orientamento
Dell'orientamento EJ [0-1-1] ±0.5°
Della lunghezza (millimetri) 17±1
SE orientamento EJ [0-11] ±0.5°
SE lunghezza (millimetri) 7±1
Diametro (millimetri) 50.8±0.2
Cc (/c.c.) 0.4E18~1E18
Resistività (ohm.cm) N/A
Mobilità (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Spessore (um) 350±20
TTV (um) <10>
TTR (um) <10>
Pieghi (um) <15>
Deformi (um) <15>
Superficie Side1: Side2 lucidato: Inciso
Imballaggio Cassetta o singolo

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
