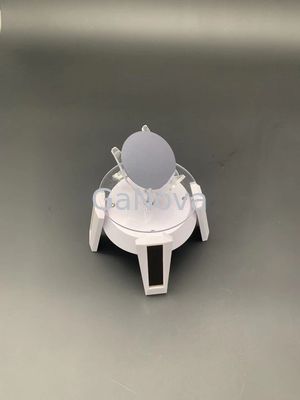

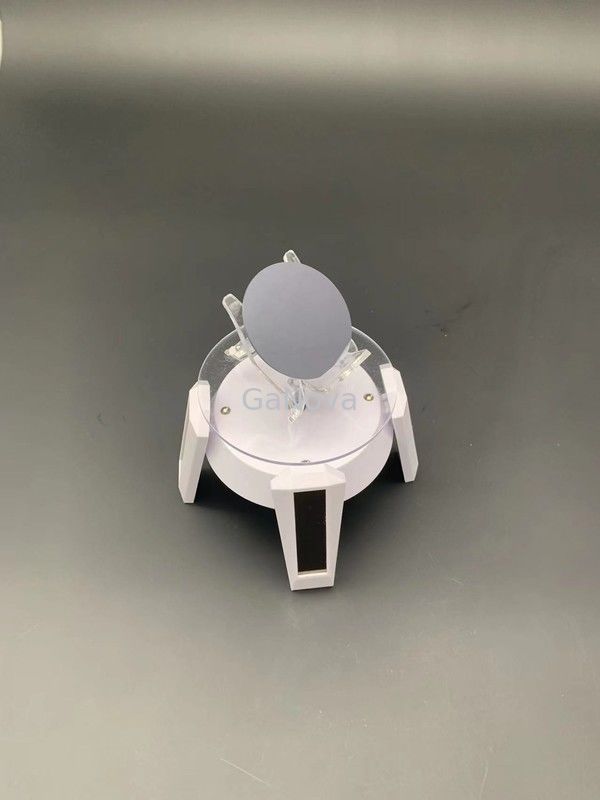

substrati Undoped del wafer di 17mm 2inch GaAs Epi 50.8mm

substrati Undoped del wafer di 17mm 2inch GaAs Epi 50.8mm
substrati Undoped del wafer di 17mm 2inch GaAs Epi 50.8mm

Grande immagine :  substrati Undoped del wafer di 17mm 2inch GaAs Epi 50.8mm

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD10-001-002
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 10000pcs/Month

substrati Undoped del wafer di 17mm 2inch GaAs Epi 50.8mm

descrizione
Nome di prodotto: Wafer GaAs-Si Metodo di crescita: VGF
Tipo di comportamento: S-C-N Drogante: GaAs-Si
Angolo di orientamento: DI Orientamento: EJ[0-1-1]±0.5°
Evidenziare:

wafer di 17mm GaAs Epi

,

wafer epitassiale 50.8mm

,

Wafer 50.8mm di GaAs Epi

17±1mm di 100) substrati Undoped di lunghezza 2inch GaAs (50.8±0.2mm

Panoramica

L'efficienza di conversione di un pannello a celle solari di alto-efficienza basato su GaAs è fino a 40%. Attualmente, tali pannelli a celle solari sono ampiamente usati in veicolo aereo senza equipaggio e nelle applicazioni automatiche solari.

Le applicazioni di GaAs riguardano una grande varietà di transistor per l'industria che misura la comunicazione di fibra ottica, le reti wireless (WLAN), i microtelefoni mobili, le comunicazioni blu del dente, le telecomunicazioni via satellite, i circuiti integrati monolitici di a microonde (MMIC) per 5G come pure i circuiti integrati di radiofrequenza (RFIC).

Wafer di GaAs-si

Metodo di crescita

VGF
Tipo di comportamento S-C-N
Dopant GaAs-si
Orientamento (100) 15°±0.5° fuori da TowardA<111>
Angolo di orientamento
Dell'orientamento EJ [0-1-1] ±0.5°
Della lunghezza (millimetri) 17±1
SE orientamento EJ [0-11] ±0.5°
SE lunghezza (millimetri) 7±1
Diametro (millimetri) 50.8±0.2
Cc (/c.c.) 0.4E18~1E18
Resistività (ohm.cm) N/A
Mobilità (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Spessore (um) 350±20
TTV (um) <10>
TTR (um) <10>
Pieghi (um) <15>
Deformi (um) <15>
Superficie Side1: Side2 lucidato: Inciso
Imballaggio Cassetta o singolo

Circa noi

Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.

FAQ

Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <> >=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
