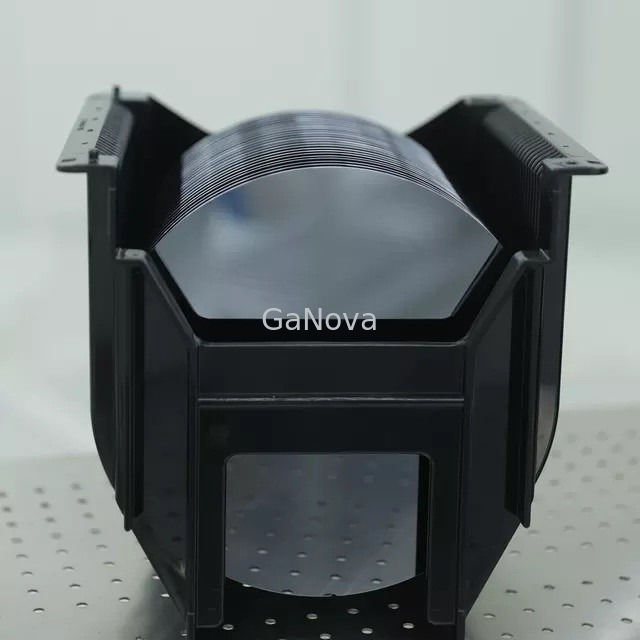

Grande immagine :  Dispositivi MEMS Substrati di silicio Circuiti integrati Dedicati

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD06-001-002
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Imballaggi particolari: Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Tempi di consegna: 3-4 giorni della settimana
Termini di pagamento: T/T
Capacità di alimentazione: 50000pcs/month

Dispositivi MEMS Substrati di silicio Circuiti integrati Dedicati

descrizione
Diametro: 2" Grado: Principale
Metodo di crescita: La CZ Orientamento: <1-0-0><1-1-1>,<1-1-0>
Tipo/dopant: Tipo di P/boro, tipo di N/Phos, N Type/As, N Type/Sb Spessore (μm): 279
Tolleranza di spessore: ± standard 25μm, ± massimo 5μm di capacità resistività: 0.001-100 ohm-cm
TTV (μm): <10μm standard, Capabilities<5μm massimo Arco/filo di ordito: <40μm standard, Capabilities<20μm massimo
Evidenziare:

Dispositivi MEMS Substrati di silicio

,

wafer di silicio tipo p 111

,

circuiti integrati di substrati di silicio

Dispositivi MEMS con wafer di silicio da 2 pollici, circuiti integrati, substrati dedicati per dispositivi discreti




Panoramica

Un wafer di silicio è un materiale essenziale per la produzione di semiconduttori, che si trovano in tutti i tipi di dispositivi elettronici che arricchiscono le nostre vite.Pochi di noi hanno la possibilità di incontrare un vero wafer di silicio nella vita quotidiana.
Un wafer di silicio è una sottile fetta di cristallo semiconduttore, come un materiale costituito da cristallo di silicio, di forma circolare.





Specifica

wafer di silicio

Diametro



2"/3"/4"/5"/6"/8"/12"
Grado Primo
Crescita Metodo CZ
Orientamento <1-0-0>,<1-1-1>,<1-1-0>
Tipo/Drogante Tipo P/Boro,Tipo N/Fos,Tipo N/As, Tipo N/Sb
Spessore (μm) 279/380/525/625/675/725/775
Spessore Tolleranza Standard ± 25μm, capacità massima ± 5μm
Resistività 0,001-100 ohm-cm
Superficie Finito P/E,P/P,MI/MI,SOL/SOL
TTV(μm) Standard <10 μm, capacità massime <5 μm
Arco/Ordito Standard <40 μm, capacità massime <20 μm
Particella <10@0.5μm;<10@0.3μm;<10@0.2μm;







Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.





FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
