Nome di prodotto: | Substrati diamantati CVD | Densità (g/cm3): | 3.515 |
---|---|---|---|
Modulo di Young (PGa): | 1050 | Resistenza alla frattura (MPa·m1/2): | 1~8 |
Coefficiente di frizione: | 0,1 | Conducibilità termica (300K,Wm·K): | 1000~2000 |
Evidenziare: | Wafer di diamante a cristallo singolo,diamanti sintetici da 225 nm,contenuto di wafer di diamante N |
225nm a lontano infrarosso Diamante monocristallo di grado elettronico N Contenuto<100ppb

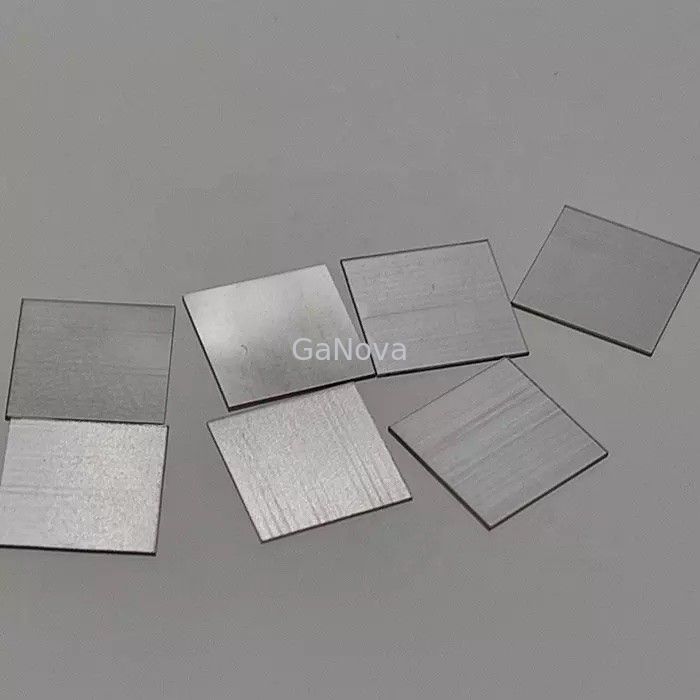

3 * 3 mm² * 0,3 mm Diamante monocristallo di grado elettronico, contenuto N <100 ppb, XRD <0,015º per dissipatore di calore
Panoramica
Vantaggi:
1, prodotto da HPHT o CVD
2, alta qualità come diamante naturale, la durezza è 10 di Moh, può superare la penna di prova del diamante.
3, colore bianco o giallo, buona trasparenza, alta resistenza, bassa impurità
4, sono disponibili diverse forme (rotondo, quadrato, cubo), dimensioni e spessore (da 1,1 mm a 1,7 mm).
Caratteristiche dei diamanti sintetici monocristallo in vendita
1. Forma quadrata regolare e irregolare
2. Elevata durezza e resistenza, grande stabilità termica
3. Elevata resistenza agli urti
4. Buona diafanità
Specifica
proprietà | Diamante sintetico | |
Densità (g/cm3) | 3.515 | Proprietà intrinseche |
Modulo di Young (PGa) | 1050 |
Proprietà meccanica |
Durezza (PGa) |
70~120 cristallo singolo 60~100 policristallino |
|
Forza di rottura |
2.5-3GPasi cristallo singolo 200-1100 MPa policristallino |
|
Tenacità alla frattura (MPa·m1/2) | 1~8 | |
Coefficiente di frizione | 0.1 | |
Conducibilità termica (300K,Wm·K) | 1000~2000 | Proprietà termali |
Coefficiente di dilatazione termica (×10-6/℃) | 1 (temperatura ambiente) | |
Indice di rifrazione (590nm) | 2.4 | Proprietà ottiche |
Trasmissione della luce | 225nm a lontano infrarosso | |
Larghezza banda proibita (ev) | 5.47 | Proprietà elettriche |
Resistività (Ω·cm) | >1010 | |
Mobilità elettronica (cm2/V·S) | 4500 | |
Mobilità del foro (cm2/V·s) | 3800 | |
Costante dielettrica | 5.5 | Proprietà dielettriche |
Perdite dielettriche | <2×10-4 |
