Substrato a cristallo singolo wafer drogato Ga2O3 Fe 10x10mm2 autoportante

Substrato a cristallo singolo wafer drogato Ga2O3 Fe 10x10mm2 autoportante
Substrato a cristallo singolo wafer drogato Ga2O3 Fe 10x10mm2 autoportante

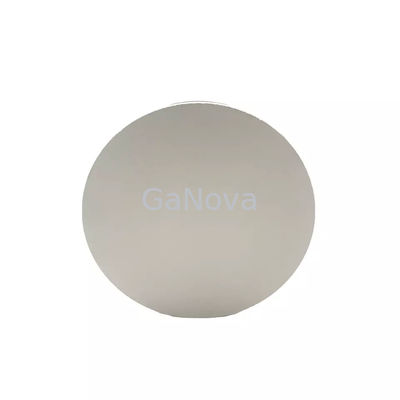

Grande immagine :  Substrato a cristallo singolo wafer drogato Ga2O3 Fe 10x10mm2 autoportante

Dettagli:
Luogo di origine: Suzhou Cina
Marca: GaNova
Certificazione: UKAS/ISO9001:2015
Numero di modello: JDCD04-001-001
Termini di pagamento e spedizione:
Imballaggi particolari: Confezionamento sottovuoto in camera bianca classe 10000, in cassette da 6pz o contenitori singoli w
Tempi di consegna: 3-4 giorni della settimana

Substrato a cristallo singolo wafer drogato Ga2O3 Fe 10x10mm2 autoportante

descrizione
FWHM: <350arcsec> Superficie lucidata: Singolo lato lucidato
Spessore: 0.6~0.8mm Nome di prodotto: Singolo Crystal Substrate
Ra: ≤0.3nm Pacchetto: Imballato nell'ambiente della stanza pulita della classe A 100, nell'ambito di un'atmosfera dell'azo
Evidenziare:

Wafer drogato Fe Ga2O3

,

substrato Ga2O3 a cristallo singolo

,

wafer drogato Fe 10x10mm2

10x10 mm2(-201) Substrato monocristallino Ga2O3 autoportante drogato con Fe Qualità del prodotto lucidatura singola Spessore 0,6~0,8 mm FWHM<350arcsec,Ra≤0,3 nm Dispositivi optoelettronici, strati isolanti di materiali semiconduttori e filtri UV





Ga2O3ha una lunga storia e gli equilibri di fase dell'Al2O3-Ga2O3-H2O è stato segnalato per la prima volta nel 1952 1 , in cui i polimorfi (cioè diverse forme o strutture cristalline) di Ga2O3e sono state identificate anche le loro regioni di stabilità.

Ci sono cinque polimorfi comunemente identificati di Ga2O3, etichettati come α, β, γ, δ e ε 2-10.Questi sono noti, rispettivamente, come corindone (α), monoclino (β), spinello difettoso (γ), ortorombico (ε), con la fase δ comunemente accettata come una forma della fase ortorombica.





Substrato di nitruro di gallio--Livello del prodotto
Dimensioni 10*15 mm 10*10 mm
Spessore 0,6~0,8 mm
Orientamento (201)
Doping Fe SN
Superficie lucida Singolo lato lucidato
Resistività/Nd-Na / <9E18
FWHM <350 secondi d'arco
RA ≤0,3 nm
Pacchetto Confezionato in camera bianca di classe 100, in atmosfera di azoto





Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.





FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Pagamento >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
