Dettagli:
|
| forma di cristallo: | 2H | Spessore: | 400±50 |
|---|---|---|---|
| Roverezza: | Fronte di Al: fronte di ≤0.5nm N (posteriore): ≤1.2μm | Diametro: | 25.4±0.5 |
| Polytype: | {0001}±0,5° | ||
| Evidenziare: | 1 pollice di wafer,1 pollice,Wafer aln di nitruro di alluminio |
||
Il substrato di AlN è uno del substrato ceramico più popolare che ha la resistenza al calore eccellente, l'alta forza mechnical, la resistenza all'abrasione e piccola perdita dielettrica. La superficie del substrato di AlN è porosità abbastanza regolare e bassa. Il nitruro di alluminio ha più alta conducibilità termica, confrontata al substrato dell'allumina, è circa 7 - 8 volte alte. Il substrato di AlN è un materiale elettronico eccellente del pacchetto.
Un film sottile del nitruro di alluminio è uno strato di alluminio che è resistente alle temperature elevate. Durante le temperature elevate, questo strato di alluminio contribuirà a proteggere il materiale. Negli ambienti ad alta pressione, può essere instabile. Può resistere ad una gamma di temperature fino a 980degC. Ai livelli più bassi, può essere tossico agli esseri umani. Inoltre è utilizzato nei telefoni cellulari. Le sue proprietà sono estremamente diverse.

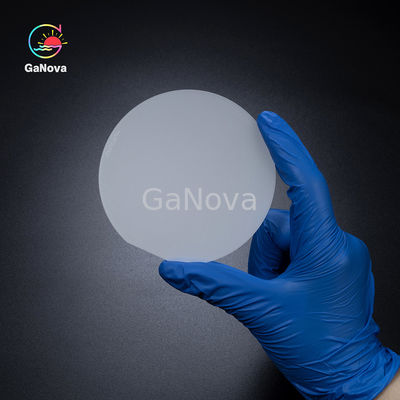

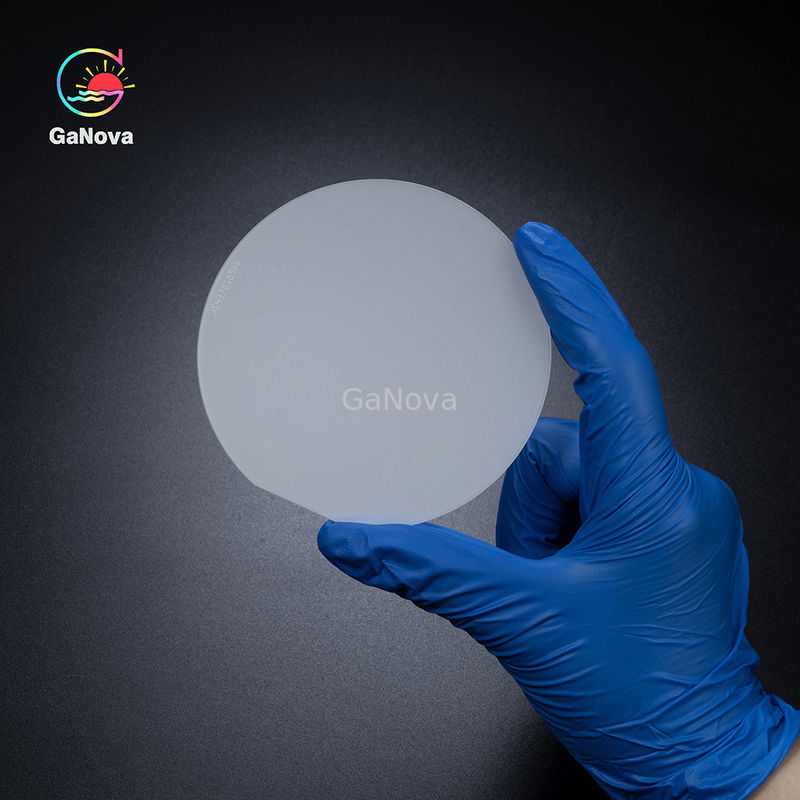

| substrato di monocristallo del nitruro di alluminio 1inch | |||
| Crystal Specifications | Valore del parametro | ||
| Diametro (millimetri) | 25.4±0.5 | ||
| Spessore (μm) | 400±50 | ||
| Crystal Form | 2H | ||
| Polytype | {0001} ±0.5° | ||
| Lucidatura di superficie | Superficie di alluminio: lucidatura chimica (la lucidatura doppia può essere personalizzata) | ||
| Rugosità |
Fronte di Al: ≤0.5nm Fronte di N (posteriore): ≤1.2μm |
||
| aspetto | Cinghia circolare che posiziona bordo | ||
| Qualità | Grado di S (eccellente) | Grado di P (Prouduction) | Grado della R (ricerca) |
| Mezzo width@ di altezza di HRXRD {0002} (minuto secondo) | ≤150 | ≤300 | ≤500 |
| Mezzo width@ di altezza di HRXRD {10-12} (minuto secondo) | ≤100 | ≤200 | ≤400 |
| assorbimento coefficient@265nm (cm-1) | ≤50 | ≤70 | ≤100 |
| Esclusione del bordo (millimetri) | 1 | 1 | 1 |
| Rientranze | / | / | / |
| Chip | / | / | ≤3 ≤1.0mm cumulativo |
| TUA | ≥90% | ||
| Orientamento di posizionamento principale del bordo | {10-10} ±5.0° | ||
| Orientamento di superficie di posizionamento secondaria |
Fronte di Al: Giri in senso orario in direzione del edge90°±5° di posizionamento principale Fronte di N: Giri in senso antiorario in direzione del edge90°±5° di posizionamento principale |
||
| TTV (μm) | ≤30 | ||
| Filo di ordito (μm) | ≤30 | ||
| Arco (μm) | ≤30 | ||
| Crepe | No, occhio nudo, forte luce | ||
| Contaminazione | No, occhio nudo, radiazione | ||
| Codifica del laser | Il fronte di N, parallelizza al bordo di posizionamento principale | ||
| Pacchetto | Contenitore monolitico di wafer | ||
