ALN 10*10mm2 AlN singolo cristallo 400±50μM grado S/P/R

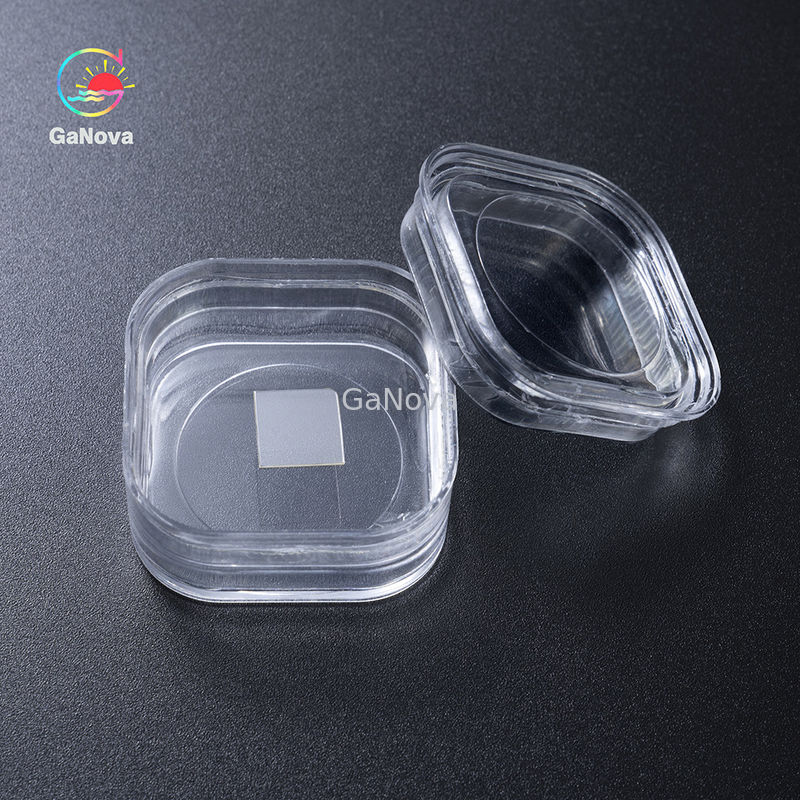

Grande immagine : ALN 10*10mm2 AlN singolo cristallo 400±50μM grado S/P/R

Dettagli:

Marca:	GaNova
Numero di modello:	JDCD02-001-004

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Imballaggi particolari:	Confezionamento sottovuoto in ambiente clean room classe 10000, in cassette da 25pz o contenitori si
Termini di pagamento:	T/T

Contatto

ALN 10*10mm2 AlN singolo cristallo 400±50μM grado S/P/R

descrizione

Diametro:	10mmx10mm	Spessore (μm):	400±50
forma di cristallo:	2H	Polytype:	{0001}±0,5°
Roverezza:	Fronte di Al: fronte di ≤0.5nm N (posteriore): ≤1.2μm	Lucidatura di superficie:	Superficie di alluminio: lucidatura chimica (doppio
Evidenziare:	Wafer di nitruro di alluminio ALN , Wafer di nitruro di alluminio 2H , Wafer di alluminio di 10*10 mm2

Il substrato AlN è uno dei substrati ceramici più popolari che ha un'eccellente resistenza al calore, elevata resistenza meccanica, resistenza all'abrasione e piccola perdita dielettrica.La superficie del substrato AlN è abbastanza liscia e con bassa porosità.Il nitruro di alluminio ha una conduttività termica più elevata rispetto al substrato di allumina, è circa da 7 a 8 volte più alto.Il substrato AlN è un eccellente materiale per pacchetti elettronici.

Un film sottile di nitruro di alluminio è uno strato di alluminio resistente alle alte temperature.Durante le alte temperature, questo strato di alluminio aiuterà a proteggere il materiale.In ambienti ad alta pressione, può essere instabile.Può resistere a una gamma di temperature fino a 980°C.A livelli più bassi, può essere tossico per l'uomo.Viene utilizzato anche nei telefoni cellulari.Le sue proprietà sono estremamente diverse.

*1010 mm² Substrato monocristallino in nitruro di alluminio**
Specifiche di cristallo	Valore del parametro
Diametro (mm)	10x10
Spessore (μm)	400±50
Forma di cristallo	2H
Politipo	{0001}±0,5°
Lucidatura superficiale	Superficie in alluminio: lucidatura chimica (la doppia lucidatura può essere personalizzata)
Rugosità	Al faccia: ≤0.5nm N faccia (posteriore): ≤1.2μm
aspetto	forma quadrata
Grado di qualità	Grado S (Super)	Grado P (produzione)	Grado R (Ricerca)
HRXRD Larghezza mezza altezza@{0002}(arcosec)	≤150	≤300	≤500
HRXRD Larghezza mezza altezza@{10-12}(arcosec)	≤100	≤200	≤400
coefficiente di assorbimento@265nm(cm^-1)	≤50	≤70	≤100
Esclusione bordo(mm)	1	1	1
Rientri	无	无	无
Patatine fritte	无	无	≤3 Cumulativo ≤1.0mm
TUA	≥90%
TTV(μm)	≤30
Deformazione (μm)	≤30
Arco (μm)	≤30
Crepe	No, occhio nudo, luce forte
Contaminazione	No, occhio nudo, radiazioni

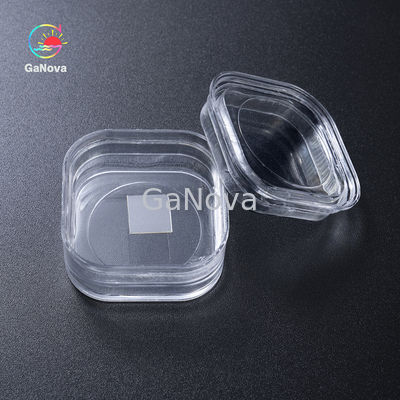

pacchetto	Scatola per wafer monolitica

Chi siamo

Siamo specializzati nella lavorazione di una varietà di materiali in wafer, substrati e parti in vetro ottico personalizzate. Componenti ampiamente utilizzati in elettronica, ottica, optoelettronica e molti altri campi.Abbiamo anche lavorato a stretto contatto con molte università, istituti di ricerca e aziende nazionali e internazionali, fornendo prodotti e servizi personalizzati per i loro progetti di ricerca e sviluppo.La nostra visione è mantenere un buon rapporto di collaborazione con tutti i nostri clienti grazie alla nostra buona reputazione.

FAQ

D: sei una società commerciale o un produttore?
Siamo fabbrica.
D: Quanto dura il tempo di consegna?
Generalmente sono 3-5 giorni se la merce è disponibile.
oppure sono 7-10 giorni se la merce non è disponibile, è in base alla quantità.
D: Fornite campioni?è gratis o extra?
Sì, potremmo offrire il campione gratuitamente ma non pagare il costo del trasporto.
D: Quali sono i tuoi termini di pagamento?
Pagamento <=5000USD, 100% in anticipo.
Paymen >=5000USD, 80% T/T in anticipo, saldo prima della spedizione.
