Dettagli:
|
| Filo di ordito (μm): | ≤50μm | Diametro: | 153 ± 0,5 mm |
|---|---|---|---|
| Spessore: | 500±50mm | Arco: | ≤50μm |
| Orientamento di cristallo: | 4°off-axis toward<11-20>±0.5° | Lunghezza del bordo di posizionamento principale: | 18,0±2,0 |
| Evidenziare: | Cristallo di semi di SiC di grado S,φ153±0,5 mm cristallo di semi di SiC |
||

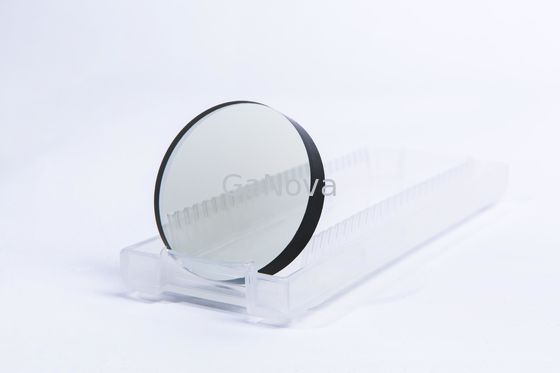

Sic grado 6" del cristallo di seme S grado φ153±0.5mm di S
Sic è un conduttore termico eccellente. Il calore scorrerà più prontamente da parte a parte sic che altri materiali a semiconduttore. Infatti, alla temperatura ambiente, sic ha un'più alta conducibilità termica che tutto il metallo. Questa proprietà permette sic ai dispositivi di funzionare estremamente ai livelli di alto potere ed ancora di dissipare un gran numero di calore in eccesso generato.
| Grado | Livello S | Livello S |
| Specifiche del cristallo di seme | 6" sic | 6" sic |
| Diametro (millimetri) | 153±0.5 | 155±0.5 |
| Spessore (μm) | 500±50 | 500±50 |
| Arco (μm) | ≤50 | ≤50 |
| Filo di ordito (μm) | ≤50 | ≤50 |
| Orientamento di cristallo | 4°off-axis toward±0.5°<11-20> | 4°off-axis toward±0.5°<11-20> |
| Lunghezza di posizionamento principale del bordo | 18.0±2.0 | 18.0±2.0 |
| Lunghezza del dege di Subposition | 8.0±2.0 | 8.0±2.0 |
| Posizionamento della direzione del bordo |
Fronte di si: giri in senso orario lungo il lato di posizionamento principale: 90°±5° Fronte di C: giri in senso antiorario lungo il lato di posizionamento principale: 90°±5° |
Fronte di si: giri in senso orario lungo il lato di posizionamento principale: 90°±5° Fronte di C: giri in senso antiorario lungo il lato di posizionamento principale: 90°±5° |
| Resistività | 0.01~0.04Ω·cm | 0.01~0.04Ω·cm |
| Rugosità di superficie | DSP, fronte Ra≤1.0nm di C | DSP, fronte Ra≤1.0nm di C |
| Diametro di zona di monocristallo (millimetri) | ≥150mm | ≥152mm |
| Densità del microtubulo | ≤0.5/cm2 | ≤0.5/cm2 |
| Lato di crollo | ≤2mm | ≤2mm |
| Metodo d'imballaggio | Imballaggio del pezzo singolo | Imballaggio del pezzo singolo |
| Nota: La zona di monocristallo si riferisce all'area senza crepa e polytype. | ||
Circa noi
Ci specializziamo nel trasformare vari materiali nei wafer, i substrati e parts.components di vetro ottico su misura ampiamente usati nell'elettronica, nell'ottica, nell'opto elettronica ed in molti altri campi. Inoltre stiamo lavorando molto attentamente con molti domestici e le università, i centri di ricerca e le società d'oltremare, forniscono i prodotti su misura ed i servizi per i loro progetti di R & S. È la nostra visione a mantenere una buona relazione della cooperazione con nostri tutti i clienti dalle nostre buone reputazioni.
FAQ
Q: È voi società per azioni o il produttore?
Siamo fabbrica.
Q: Quanto tempo è il vostro termine di consegna?
È generalmente dei 3-5 giorni se le merci sono in azione.
o è dei 7-10 giorni se le merci non sono in azione, è secondo la quantità.
Q: Fornite i campioni? è liberamente o extra?
Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa è le vostre dilazioni di pagamento?
Pagamento <>
>=5000USD, 80% T/T di pagamento in anticipo, equilibrio prima della spedizione.
